Distanzplatten


   Auch schon gehabt ?
   Vergaser ist montiert aber zeigt nicht hin wo er soll ?
   Schwalbe und Roller Fahrer wird es bekannt sein.
   Vergaser zeigt steil nach oben und der Tunneldeckel geht nicht drauf..... Doll
   Hier die Lösung. Distanzplatten mit verschiedene Winkel beheben solche Probleme

 Typ A

  5° senkrechte Neigung
  Lochabstand 60 x 40 mm
  Außenmaße 75 x 55 mm
  Innenmaße 38,5 x 29,5 mm


 Typ B

  10° senkrechte Neigung
  Lochabstand 60 x 40 mm
  Außenmaße 75 x 55 mm
  Innenmaße 38,5 x 29,5 mm


 Typ C

  5° seitliche Neigung
  Lochabstand 60 x 40 mm
  Außenmaße 75 x 55 mm


Innenmaße 38,5 x 29,5 mm


 Typ D

  5° senkrecht + 5° seitlich ( Doppelneigung )
  Lochabstand 60 x 40 mm
  Außenmaße 75 x 55 mm


Innenmaße 38,5 x 29,5 mm

Hinweis :
  werden zB. 5° senkrecht + 10° seitlich benötigt legt man 2 zusammen

Mit drehen der Teile kann jede Richtung angezielt werden

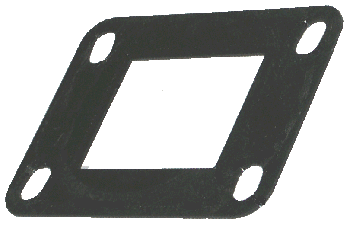

 Gummi Dichtung für Typ A bis D

  Lochabstand 60 x 40 mm
  Außenmaße 75 x 55 mm


Innenmaße 38,5 x 29,5 mm
  0,5 mm dick
  1,0 mm dick

Typen A bis D sind zB. nutzbar für Malossi, Polini Gummi Flansch
aber auch für andere und 360° Systeme mit Lochabstand 60 x 40 mm



 Typ E

  5° senkrecht
  Lochabstand 60 x 40 mm
  Außenmaße 74 x 54 mm


Innenoval 32,5 x 28,5 mm


 Typ F

  10° senkrecht
  Lochabstand 60 x 40 mm
  Außenmaße 74 x 54 mm


Innenoval 32,5 x 28,5 mm

Hinweis :
  werden zB. 15° benötigt legt man A und B zusammen

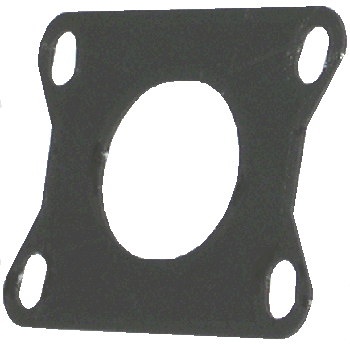

 Gummi Dichtung für Typ E + F

  Lochabstand 60 x 40 mm
  Außenmaße 74 x 54 mm
  Innenoval 32,5 x 28,5 mm
  0,5 mm dick
  1,0 mm dick



Typen E und F sind zB. nutzbar für 360° drehbare Flansche
und andere Systeme mit Lochabstand 60 x 40 mm


 Typ G
  speziell für V-Force Membran
   mit Lochabstand 40x60

  15° senkrecht  + 5° seitlich (Doppelneigung)
  Außenmaße 77 x 63 mm
  Innendurchmesser 32 mm

mit passender 1 mm Gummi Dichtung

Die Senkrecht Neigung senkt den Vergaser ab damit der Tunneldeckel passt

Die Seiten Neigung verhindert, das der Vergaser unten links aufsetzt

Die Distanz kann für Gummiaufnahmen starr und 360° drehbar verwendet werden
