Vergaser Verbindung zum Luftkasten
|
|
Passt in
jeden seriellen Luftkasten, absolut Staub und Wasserdicht
Spart teuren Kauf und umständlichen Einbau eines Tuning Luftkastens + Elektrik verlegen
Die Luftzufuhr ist wirbelfrei mit Trichtereinlass. Hier stört
keine Gummi auf Rohr Engstelle
Der Vergaser kann ohne extra entfernen der Verbindung ein und ausgebaut
werden, Viton ist weich
Sogar enge Platzverhältnisse wie bei Endurostreben werden leicht
montierbar
Eine Klemmschelle wird nicht benötigt kann aber verwendet
werden
|
|
|
Anschlüsse für
S51
|
|
|
 |
Anschluss
1
42 mm
Anschlussweite
|
passend für Vergaser
Mikuni VM 20 und VM 24
|
|
Preis je 29,00€
|
|
|
Mit dem Anschluss
fällt die kantige Engstelle am Luftkasten (Gummi auf Rohr) weg
An diese Stelle rückt nun der Anschluss mit Trichtereingang
VM 20 mm Vergaser können hierdurch störfrei und wirbelfrei
atmen
Auch VM 24 und VM 26 Vergaser haben freie
Atmung
Weil VM 20, VM 24, VM26 die gleichen Aufnahmen haben und der
Anschluss an beide passt
ist damit der Weg frei für wirklich kräftige Motoren die
sogar ohne Zicken einstellbar sind
|
Hinweise Anschluss 1
Anschlussweite 42 mm, dehnbar bis 45 mm,
Mikuni hat 43 mm
Mittenachslänge 65 mm, exakt passend an Simson Zylinder
passende Öffnung im
Luftkasten
oval 52x59
rund
55
eckig
50x50 bis 40x70
Die Öffnungen im Gehäuse dürfen auch 5 mm größer sein oder ungenaue Kontur haben
weil die Dichtlippen bis 10 mm überdecken
Sogar zerfräste Öffnungen werden
damit sauber abgedeckt + abgedichtet
|
|
 |
Anschluss 2
50 mm
Anschlussweite
|
passend für Vergaser
PWK, Keihin, Koso, Malossi, Polini und weitere
|
|
Preis je 29,00€
|
|
|
|

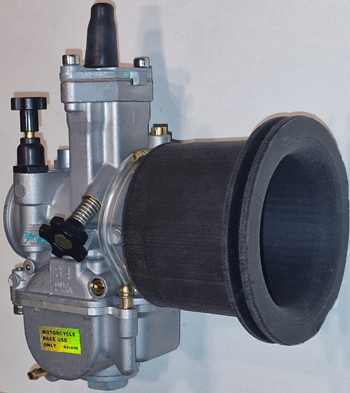

Anschluss 3
55 mm
Anschlussweite
|
passend für Vergaser
PWK, Keihin, Koso, Malossi, Polini und weitere
|
|
Preis je 29,00€
|
|
|
Hinweise Anschluss 2 und 3
360° drehbar für perfekte Verbindung
Wirbelfreier Trichter Einlass
passende Öffnung im Luftkasten oval 62x79, rund 65, eckig 60x60 bis
40x80
großzügige Überlappung dichtet auch bei ungenauer
Öffnung im Luftkasten
Gleicht Flucht- bzw. Seitendifferenzen zum Vergaser bis 10 mm aus
universell
kürzbar |
|
|
|
|
|
 |
|
|
Hinweis:
Am
einfachsten mit einem Lochsägebohrer in
den seriellen Luftkasten bohren
Anschluss im Luftkasten
kommt ohne heraus trennen der Mittenwand aus |
|
|
Anschlüsse
für Roller |
|
|
 |
wird mit Dichtlippen eingeklippt wie seriell
innen + außen abdichtend
stufenfreier Einlasstrichter
innen Einrastnut speziell für Mikuni VM
wirbelfreie Übergänge
Klemmschelle
wird nicht benötigt kann aber verwendet werden
Mittenachslänge 53 mm exakt passend für Simson Zylinder
kann universell gekürzt werden |
 |
 |
Anschluss
4
42 mm
Anschlussweite dehnbar bis 45 mm
|
|
passend für Vergaser
Mikuni VM 20 und VM 24
Loch Durchmesser im Luftkasten 50 mm |
|
Preis je 29,00€
|
|
Im
Vergleich serieller BVF Anschluss |
|
|
Bilder
siehe oben |
Anschluss 5
50 mm
Anschlussweite dehnbar bis 55 mm
|
|
passend für Vergaser
PWK, Keihin, Koso, Malossi, Polini und weitere
Loch Durchmesser im Luftkasten 57 mm |
|
Preis je 29,00€
|
|
|
Bilder siehe oben |
Anschluss 6
55 mm
Anschlussweite dehnbar bis 60 mm |
|
passend für Vergaser
PWK, Keihin, Koso, Malossi, Polini und weitere
Loch Durchmesser im Luftkasten 62 mm |
|
Preis je 29,00€
|
|
|
|
|
|
