Batterie + Zündspulenhalter
 Bilder zur Montage

      Zurück

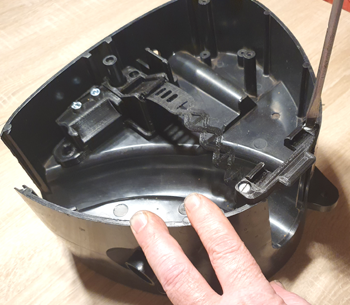

Unteren Halter anschrauben
mit den beiden seriell originalen Schrauben
Der Halter nimmt gleichzeitig den Seitendeckel auf


Batteriehalter oben einhängen


Linke Schraube = M6 Rahmenschraube befestigen
Unterlegscheibe bis Größe M6 x 20 + M6 Mutter

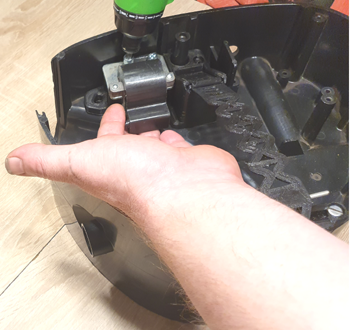

Rechte Schraube Innensechskant M6 x 50
Hierzu Herzkasten direkt durch die Bohrung bohren
Schraube von der Rückseite mit M6 Mutter sichern
Kann verwendet werden, muss nicht
Haltbarkeit ist auch ohne diese Schraube gegeben




Zündspule montieren
passend sind VAPE, Selettra, PVL und MVT
In der Halterrückseite ist ein Stahlanker mit M6 Gewinde

Beide Schrauben können also Bombenfest gezogen werden


Spannband für die Batterie einstellen

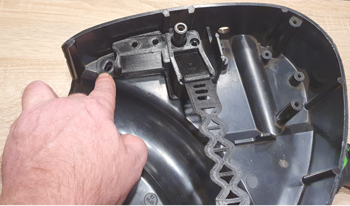

Zum Einstellen Deckel des Spannbandes abziehen
Rastposition wählen + einrasten

Wählbar sind 5 Positionen mit je 8 mm Schritte
Damit ergibt sich ein Spannbereich 4 cm + 4 cm Gummi Dehnung


Deckel wieder schließen bis er einrastet
Schon ist das Gummiband gesichert


Spannband unten einhängen
Das Band ist ca. 4 cm dehnbar und überbrückt damit
mehrere Einstellstufen
So kann die Gummispannung frei gewählt werden
und passt zu jeder Batterie

Übrigens...
das Gummiband ist kein Made in China die nach 3 Wochen Spannkraft
verlieren. Das Band Made in Germany hat zusätzlich Federelemente
welche die eigentliche Spannkraft leisten.
Nachstellbar ist das Band sowieso ( was Serie leider nicht bietet )
