Werkskenntnisse in Dienstleistung
für Groß und Onlinehandel, Werkstätte und Tuningfirmen
Wünsche für Bauteile
aller Art werden gern erfüllt. ( Mindestmenge 200 / Jahr )
Wir
nutzen Informationen + vom Simson Werk aufgebaute Kontakte (Nach
außen kaum bekannt)
Fertigung für serielle
OEM Teile (National + International) nach Zeichnung bzw. Muster
Ist
keine Zeichnung vorhanden wird sie hier erstellt + Erstellung 3D Muster
Zugeordnete
Materialeignung wird mit erstellt. Bessere Qualität + Funktion + Fertigung
Für den Tuning Bereich
erfolgt spezielle Konstruktion und Entwicklung

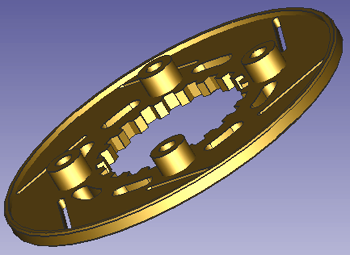

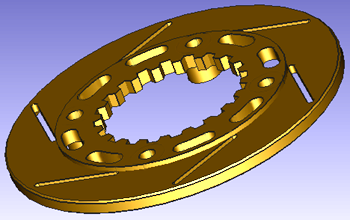

Auch hierzu Erstellung von
Zeichnungen und 3D Muster
Für

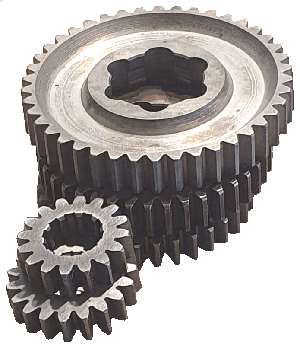

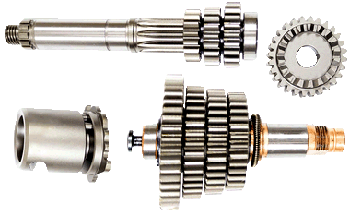

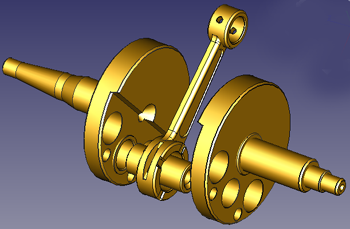

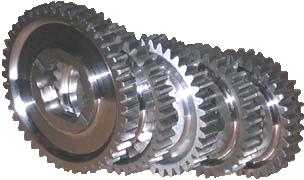

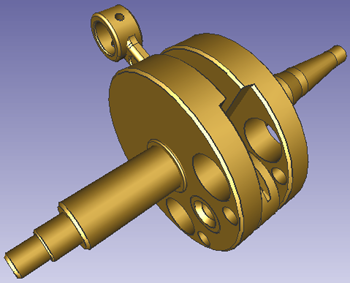

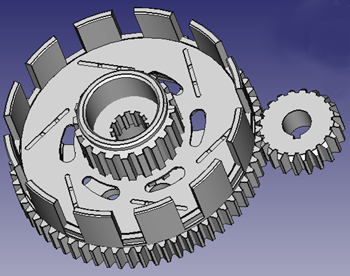

Kurbelwellen, Zylinder, Kupplungen, Getriebe erfolgt Leistungsangepasste Konstruktion
Internationale
Partner und direkt Hersteller eng vernetzt für Serie und Tuning Parts
Alle
Artikel neutral ohne Eigenlogo. Auf Wunsch mit Logo des Auftraggebers
Auszugsweise einige Tuning Parts
|
|
CNC Suhl Factory
|
Sie werden hier
sicherlich Teile
finden die der Markt in Form und Ausführung so nicht bietet
Andere bereits am Markt vorhandene Teile werden auf Funktion
Geprüft, Verbessert und neu erstellt
|
|
gibts auch für M42 Gewinde und
für MZ Motoren
|
Werkzeug für Simson
Made in

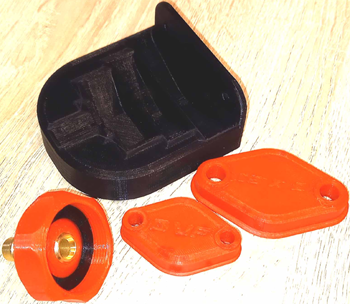

Dicht Prüf Set für Simson Motoren
mit Box + Wandhalterung
Geht der Motor schlecht an ?
Läuft Standgas
miserabel, schwer ungenau Einstellbar ?
Dann wirds Zeit Dichtheit zu prüfen
100% sichere Prüfung innerhalb 5 min
Für frisch zusammen gebaute Motoren auf der Werkbank
und Fahrbereit eingebaute Motoren im Fahrzeug
Messung am still stehenden Motor braucht kein Antreten
Professionelles
Werkstatt Equipment
für Jedermann zu Hause
- inklusive Adapter für BVF Schlitzgesteuert
- inklusive Adapter für Mikuni Schlitzgesteuert
- Messung auch für alle Membran Motoren
Die Prüfbereiche erfassen alles
was zur Funktion
wichtig ist
- Zylinder + Kopf + Kerze rundum
- Motor rundum ( mit und ohne Öldeckel )
- alle Dichtringe rundum
- Mittendichtung auch versteckte Bereiche
zwischen KW Raum und Getriebe
- Schadstellen oder Risse im Gehäuse
Details siehe Button Anwendungen
Set Preis: 39,00€
auch direkt verfügbar
|
|
|
|
Typ B
Schraube im
Griffende einsteckbar
Wird zum sichern an der
Schwungscheibe verwendet
Dann gibts auch kein Wegkippen
kein schwammiges Federn
sauberer Anzugspunkt
Was sagen
Werkstätten ?
Seitdem kein schwammiges
Halteband mehr
Liegt ganz anders in der Hand
|
Werkzeug für Simson
Made in

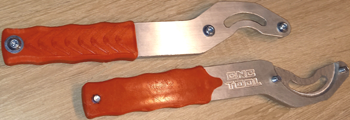

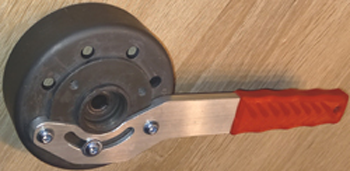

Gegenhalter zum Befestigen
und
Lösen für Zündung
Schwungscheiben
CNC Suhl
- Robust stabile Ausführung
- passgenau zuverlässige Einrastung
- rutschfester Profilgriff
Abmessungen 235 x 45 x 13
mm
Typ A für
VAPE ........19,00€
Selettra
.....19,00€
MVT
..........19,00€
Typ B
zusätzlich mit
- Schraub Arretierung gegen Rutschen + Kippen
- 100% sicheres Handling
VAPE ........29,00€
Selettra
.....29,00€
MVT
..........29,00€
auch direkt verfügbar
|
|
|
|
Bild Beispiele
12, 15, 18 Zähne
|
Werkzeug für Simson
Made in

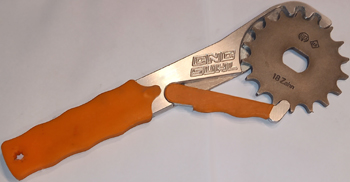

Gegenhalter zum Befestigen
und Lösen für Kettenritzel
CNC Suhl
- ein Werkzeug für alle Ritzelgrößen 11 bis
18 Zähne
- passt für alle Simson Modelle
- selbstsichernde Sperre in Drehrichtung
- Selbstlösend gegen Drehrichtung
- Robust stabile Ausführung
- rutschfester Profilgriff
- easy Einhandbedienung
Abmessungen 245 x 50 x 13
mm
Bewusst wird keine Kette als
Halteelement verwendet
Damit besteht keine
Festvorgabe zur Kettenteilung
Deshalb passt es auch für MZ, Jawa, Sachs, Zündapp
und alle Marken mit unterschiedlicher Kettenteilung
Preis ..........29,00€
auch direkt verfügbar
|
|
|
|

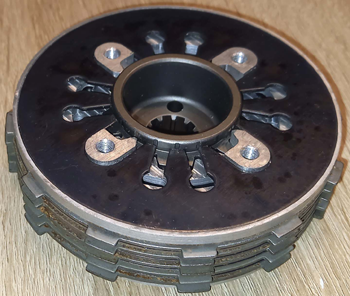

Besonderheit
am Markt
speziell für
serielle 4 Feder Kupplungen
Bei diesen werden die Federn
mit
einem Stift gesichert
Hingegen
Tuning Versionen sind
im Federdruck
frei einstellbar
Benötigen keine Stifte, keine Vorrichtung
|
Spannvorrichtung für Kupplung
Simson M53 M54
S50, KR51/1, Star,
Habicht, Sperber
CNC Suhl FL004
Made in
himmlisch leichtes Montieren
Bisherige Möglichkeit Drückdorn
Werkzeug
Ein Abrutscher, Knochen blutig.
4 Federn gleich 4 x Risiko
Davon Stifte fliegen, Unauffindbar ..... sagt Yoda. Vorbei
die Zeiten
Mit der Vorrichtung werden alle 4
Federn gleichzeitig gespannt
Gemütlich in Ruhe, ohne Kraftaufwand
Die
Spannschraube ist easy Bedienbar Nadelgelagert
Die Vorrichtung sichert sich im
gespannten Zustand selbst
Stiftbohrungen sind leicht zugänglich ( auch für dicke
Finger )
Federstifte mit Tiefenanschlag
( Durchrutschen geht nicht )
40 Jahre Werkstatt und Motoren bauen sagt....
Diese Vorrichtung hätte es schon eher geben dürfen
Vorrichtung komplett 29,00€
direkt verfügbar
|
|
|
|
Hinweis am Rande Die
Vorrichtung ist ein Artikel der Verkaufsstrategen kaum Einfallen würde. Da
kann man Jahre warten Die haben es mehr mit Verkaufen + Umsatz +
Werbung anheften zu tun statt technischer Entwicklung Erfahrene
Werkstatt Arbeiter wissen was wirklich Hilfreich ist. Siehe da
eine Vorrichtung die umständliche Arbeitsgänge Schnell, Einfach und Sicher
macht. Noch ein Hinweis Betreff Kupplung Mit
Abnutzung der Reibscheiben lässt auch die Federkraft nach Ein uraltes
Gegenmittel sind M6 U-Scheiben unter jede der 4 Federn setzen Passen 1:1 und geben
wieder volle Federkraft. Die Beläge machen es mit für viele weitere tausend
Kilometer Für Tuning
Leistungen war diese Maßnahme ohnehin auch mit neue Reibbeläge
Programm
Mehr Federdruck für höhere Leistungen ( Grüße aus Suhl )
|
|
|
Benzin - Set
kleiner mobiler Tank mit
Benzinhahn
Bruchsicher robust
Füllmenge 300 mL mit Skalierung
Deckel mit Gewinde
Benzinhahn mit Anschläge Auf und Zu Position
Stabiler Schlauch 1 Meter
Haltebandschlaufe 1 Meter
Preis .......................
19,00€
Damit lassen sich Vergaser
Prüfen und Einstellen
Schwimmerstand, Füllgeschwindigkeit usw.
BVF sollten binnen 20
Sekunden voll laufen
Erkennt man am Schlauch wenn darin Luftblasen stoppen
Kann auch als Auffang verwendet
werden
Messen für Durchfluss
vom Benzinhahn
mit und ohne Tankdeckel
Hinweis:
Meißtens liegts nicht am Benzinhahn sondern Öffnung im Tankdeckel
Ein weiterer Hinweis:
Laufen 300 mL innerhalb 1
Minute durch reicht der Durchfluss
für Motoren mit 18L
Verbrauch
Gewöhnlich reichen 150ml / min völlig aus = 9 Liter / h bzw. 100 km
( oder als Blumentopf und
viele weitere Ideen )
|
|
Bild folgt
|
Set Nadeldüse + Nadel
aus spezieller Produktion
Für alle die BVF
Fehlfunktion satt haben. Serie + Tuning
Wenn hinter her Rennen nach Firmen Name und Werbung
nur erneut Einstell Probleme gebracht hat
Hier des Rätsels Aufklärung und funktionierendes Nadeldüsen Set
als ergänzende Antwort
Nadel + Plättchen + Nadeldüse
Set ... 8,00€
Dieses Set ist in dieser
Rubrik als einziger Artikel
nicht einzeln zu Erwerben.
Nur in Kombination mit
anderen Teilen oder Motor Umbau
Der Hintergrund ist in den Einstell Details Benannt
|
|
|
|
|
|

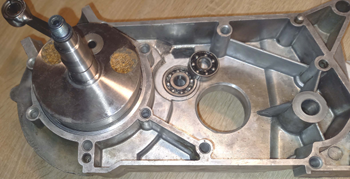

Walzenlager Satz für Kurbelwelle
in Serien Abmessung 20x47x14 mm
4 x stärkere Tragkraft als Serie
für S51, S70, S53, S83,
KR51/2, SR50, SR80
Longlife hochstabile
Walzenführung im Metallkäfig
Ersetzt 1:1 serielle KW Lager
6204 (20x47x14)
passt zu Serien und alle
Tuning Kurbelwellen
ohne jegliche Änderung
an KW und Motorgehäuse
Einbau plug&play
Set =
2 Stück Nr.4
............... 32,95€
direkt verfügbar
|
|
|
Walzenlager für Kupplungswelle
und Ketten Antrieb
in Serien Abmessung 17x40x12 mm
4 x stärkere Tragkraft als Serie
für Kupplung S51, S70,
S53, S83, KR51/2, SR50, SR80
für Ketten Antrieb S50,
S51, S70, S53, S83, KR51/1
KR51/2, SR50, SR80,
Sperber, Habicht, Star
Longlife hochstabile
Walzenführung im Metallkäfig
Ersetzt 1:1 serielle Lager 6203
(17x40x12)
ohne jegliche Änderungen
Einbau plug&play
1 Lager Nr.2
............... 14,95€
direkt verfügbar
|
|
|
Doppel Kugellager für
Kurbelwelle
in Abmessung 20x47x20,6 mm
doppelte Tragkraft als Serie
für Kurbelwelle links
sekundär
S51, S70, S53, S83, KR51/2, SR50, SR80
Kugelführung im Polyamidkäfig
1 Lager Nr.3
............... 14,95€
direkt verfügbar
|
|
|
Doppel Kugellager für
Kupplungswelle
in Abmessung 17x40x17,5 mm
doppelte Tragkraft als Serie
für Kupplungswelle links
sekundär
S51, S70, S53, S83,
KR51/2, SR50, SR80
Kugelführung
im Polyamidkäfig
Schmierung direkt im Getriebeöl
1 Lager Nr.1
............... 9,95€
direkt verfügbar
|
|

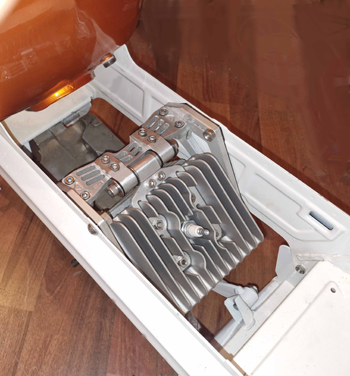

Verstärkungen
gibts einige am Markt inklusive
Unterschiede
Typ A) Entworfen zum Geld Verdienen siehe GmbH Denken
Die Erfahrung lehrt: Oft bügeln Kunden bei Einbau und Nutzung
Unzulänglichkeiten aus
Oder die andere Art mehr als ein Entwurf. Entwicklung
Typ B) gemeinsam mit Kunden, mit Renn Teams im Renneinsatz,
mit Jahre lange weiter
Entwicklung + Kunden Feedback
Die
folgenden Artikel sind echte Entwicklungen Typ B
|
|
|
Stärkere Motoren ? Gerne.
Bitte nicht stärkeren Antrieb vergessen...
Echte Verstärkung, nicht nur dem Wort nach...

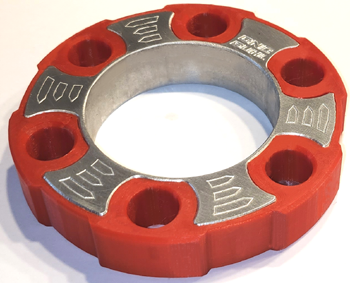

CNC Compound .... von
CNC Suhl

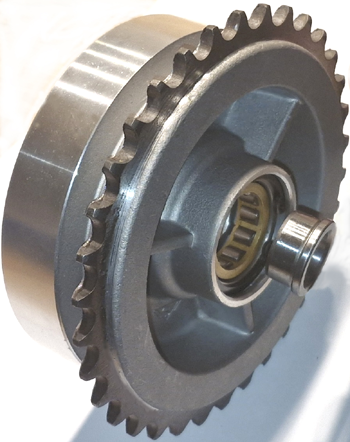

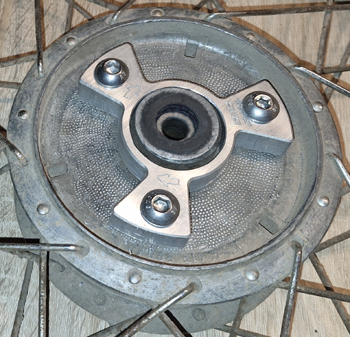

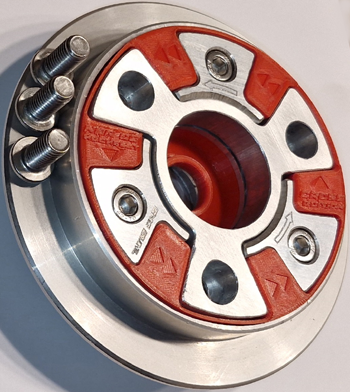

Verstärkter Antriebsgummi +
Ruckdämpfer
Extrem Verstärkt 400% mit weich ansprechender Ruckdämpfung
Hitze Unempfindlich, Für Naben mit und ohne Rippen geeignet
Passt für geteilte und durchgehende Radachsen
Passt 1:1 in Antriebe + Räder für
S50, S51, S70, SR Roller, Schwalbe KR51/1, KR51/2
Star SR4-2, Sperber SR4-3, Habicht SR4-4, DUO 4-1, 4-2
Schwerpunkt der Entwicklung lag auf Hochlast
Siehe Duo mit MTX sowie Cross und Beschleunigungsrennen
Im Sport Einsatz geradezu Unverwüstlich. Im Alltag
erst recht
Der Gummi wird einfach 1:1 getauscht
plug&play Einbau ohne Sonderaufwand
Entwicklung aus Suhl.... hält wirklich
Preis:
..... 39,90€
direkt Verfügbar
Ersatz Gummi einzeln 12,00€
Das Bauteil kann nicht falsch
oder Verdreht eingesetzt werden
weil die Zapfen in Antrieb + Rad 2 verschiedene Längen haben
Normale Gummis + Tuning nehmen darauf keine Rücksicht
Dieser Gummi nimmt Rücksicht bzw. ist so Programmiert
Somit Richtungsgebunden siehe anzeigende Pfeile
Im Versuch es falsch einzubauen passt es einfach nicht hinein
Man gelangt automatisch auf die richtige Position. Weil
alles
Saugend genau Passt ist auch
die Radmontage Kinderleicht
Probiers aus....
Die Compound Bauweise ist Einzigartig und ermöglicht auch
die Puffereinlage einzeln
zu Wechseln.
Eben diese gibt es in 3 Stärken (farbig) je Einsatz Bereich
- Schwarz für
Serienfahrzeuge NBR 85 Härte (ca. 10 PS)
- Grün für Tuning NBR 90 Härte (ca. 25 PS)
- Rot für sehr starke Motoren + Cross NBR 96 Härte
siehe Ersatz bzw. Tausch Gummi einzeln
|
|
Ein Material alleine kann Unmöglich alles
Gleichzeitig.
Compound Bauweise ermöglicht hart wo
hart sein muss und weich wo weich muss. Und eben nur da. Klare Aufteilung ins Spezielle
Das erzeugt einigen Herstell Aufwand der
jedoch im Einsatz viel weiter bringt. Es gibt auch Andere.
Warum haben manche verstärkte Tuning Gummi
mehr Durchmesser an den Seitenflanken als im Kern des Umfangs ?
Kostengünstiges Stanzverfahren erzeugt es
weils im Pressvorgang Quetscht.
Damit liegt Mitte des Umfangs ohne
Außenauflage quasi hohl und wird deshalb von den Zapfen weg Gepresst
Stanzen und Bohrungen. Seh mal ob sie bündig
auf die Zapfen passen denn in den Öffnungen passiert die gleiche Aushöhlung.
Stanzverfahren ist völlig Ungeeignet für
Weichmaterial dieser Dicke. Billige Herstellung mit 10
fachen VK Preis. Etikett Verstärkt dran
|
|
|
Walzenlager + Dichtring Satz
zum Verstärken für
serielle Antriebe + Räder
für S50, S51, S70, SR Roller, Schwalbe KR51/1, KR51/2
Star SR4-2, Sperber SR4-3, Habicht SR4-4, DUO 4-1, 4-2
1:1 Tausch ohne
Sonderaufwand plug&play
Walzenlager besitzen 400%
höhere Tragkraft
Perfekt für Serie bis hin zum stärksten Tuning Motor + Rennen
Die Verstärkung ist nur ein Teil des Paketes
Der andere Teil ist die spezielle Abdichtung
Lager benötigen für lange Haltbarkeit ausreichend sicheres Fettpolster
Die spezielle Abdichtung schafft diesen Raum
( siehe Bilder Einbau
Hinweise )
Gewöhnlich werden Lager mit
Dichtkappen verwendet
Darin ist eine kleine Menge
Fett Eingeschlossen
Sobald Wärme ins System gelangt geht der Fett Vorrat verloren
weil sich erwärmtes Fett wie Öl verhält
Das spezielle Dichtsystem bietet mehr Volumen und nutzt mehrere aneinander
gereihte Dichtlippen
So gibts auch in komplizierten Bedingungen sicheren Fett Vorrat
Der Grundstein für lange Haltbarkeit
Set Preis:
..... 24,90€
direkt Verfügbar
|
|
|
|
|
Set Verstärkter Radantrieb
für Hubraumstarke Motoren bis MTX 210
Typ SR Roller Kettenkasten Betrieb
Rundum
Verstärkung auf 500% gegenüber Serie
( identischer Aufbau wie S51 Typ )
Preis: Komplett
Antrieb inkl.Walzenlager ...... 98,90€
direkt Verfügbar

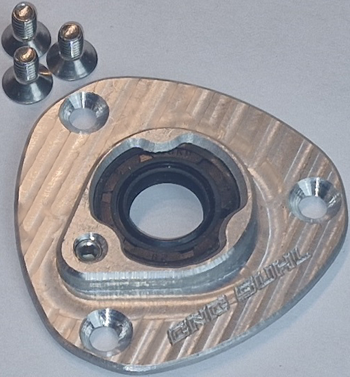

Antrieb komplett Einbaufertig
Montiert Geliefert
Inklusive
Kettenrad
mit Walzenlager Bestückt +
beidseitig Wellendichtringe
mit 3 Stern Adapter für Rad + 3 x M10 Schrauben rostfrei
Schrauben füllen die Bolzen auf volle Länge + Grundmaterial
Schraubenköpfe arbeiten Aneckfrei versenkt in Taschen
Einbau plug&play
Passend für Räder mit Trommelbremse und
Scheibenbremse
Keine Spezial Radnabe erforderlich. Kein Kleben erforderlich
Keine Extra Kosten
Dieser Antrieb arbeitet Verschleißfrei
Optimal Entwickelt bis 60 PS Motorleistung

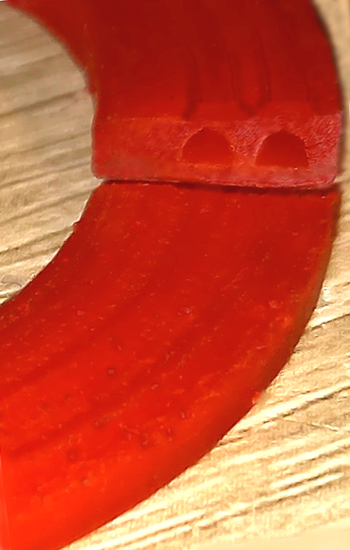

Roter Puffer in NBR 96
Stärke für Cross
Grüner Puffer in NBR 90
Stärke für Rennen + Tuning
Schwarzer Puffer in NBR
85 Stärke für Serie
Hinweis speziell zum
schwarzen Puffer für Serie
Dieser besitzt innen Hohlkammern mit spezieller Verstrebung
Es steigert den Fahrcomfort und ergibt angenehm
sanft gepufferte
Schaltvorgänge. Ketten und
Getriebe Schonend
( für Leistungen von
Serie bis 15 PS )
Für Leistungen darüber
sind grün und rot zu verwenden
Hinweis am Rande...
Serien Antriebe haben meißt NBR 75 Stärke
Auch die mit großen Kettenrad 47 und 51 Zähne
Billig Import hat nur NBR 70 Härte. Logisch das es Gummis Zerlegt
Verstärkte Antriebe am Tuning Markt haben meißt NBR 90
Der rote Puffer setzt mit NBR 96 einiges drauf...
Wer die 3 Zapfen nicht mag nutzt bitte NBR 75 bis NBR 90
Dann sind die Zapfen schnell weg
Noch besser Gummis die am Umfang Hohl Durchmesser haben
Teure Blendverstärkung.
|
|
Aufbau wie Roller
Typ
nur speziell für
S50, S51, S70, SR Roller, Schwalbe
KR51/1
KR51/2, Star SR4-2, Sperber SR4-3,
Habicht SR4-4, DUO 4-1, 4-2
All diese nutzen die
gleichen
Antriebs - und Radtypen
|
Gleicher Typ Verstärkter Radantrieb
nur eben für
S51 Kettenkasten Betrieb
für harten
Cross Einsatz
und Hubraumstarke Motoren bis MTX 210
Der Rad Adapter kann ohne
Schrauben
am Rad montiert werden
Einfach auf die 3 Rad Zapfen stecken
Für Cross Einsatz werden die
Hohlräume der Rad Zapfen
zusätzlich mit Schrauben Verstärkt (siehe Bild)
Dazu einfach die vorhandenen Öffnungen in den Zapfen
mit 8,0 mm Bohrer Durchbohren
und Normalgewinde schneiden M10x1,5
Die Schrauben füllen die Zapfen vollständig und senken
sich gleichzeitig in die Wandung darunter
Die Schrauben gelangen innen nicht an die Bremsbeläge
und schließen sauber ab
Schraubenköpfe arbeiten Aneckfrei versenkt in Taschen
Nur mutwillig mit Hammer einschlagen
kann den hochstabilen Aufbau Zerstören
Fahrbetrieb Zerstört es nicht
Die Montage des Rades erfolgt
simpel einfach wie Serie
Der Radstern
findet automatisch seine Position im Antrieb
Dann Achse durch, fest ziehen, simpel wie Serie
Der serielle Gummiring am Radlager wird entfernt, siehe Bild
Hierfür hat der Radantrieb eine integrierte bessere Dichtung
siehe Bilder oben
Preis: Komplett
Antrieb inkl.Walzenlager ...... 98,90€
direkt Verfügbar
|
|
Schwächen
serieller Rad Antriebe ?
|
|
|
|

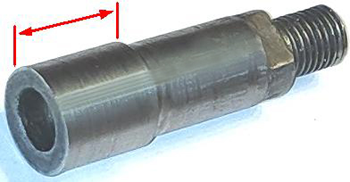

Auf der Achsverlängerung (siehe
Bild) sitzt der Antrieb
Die Wenigsten wissen das die Distanz im Bild
20 mm betragen muss, bei Serie und Tuning
Im Billig Import Zeitalter ist das gut zu Wissen
Was passiert beim Festziehen der Radachse ?
Ist die Distanz Kleiner werden Antriebe ans Rad Gepresst
Antriebslager werden seitlich Verklemmt
( Schaden am Antriebslager + schwammiges Rad )
Ist die Distanz Größer bleibt der Antrieb vom Rad weiter weg
Die 6 Nasen von Antrieb und Rad haben weniger Überschneidung,
der Gummi liegt seitlich nicht an, liegt Lose, hat Luft.
Damit ist zwar das Rad fest aber der Gummi leidet
Räder und Naben haben auch Abweichmaße
Generell sollte alles beim Zusammenbau Beachtet werden
Leider schon bei Serie Selten
Überall gibts verstärkte Rad Antriebe
und keiner weißt auf solch wichtige Grundkenntnis hin....
Doch hier...
Noch ein Hinweis:
Bei Walzenlager hat sich
das Thema nahezu Erledigt
Sind eben keine Kugeln,
kein Rillenlauf
|
|
Für Tuning Motoren sind
verstärkte Antriebe Erforderlich. Ebenso auch passend verstärkte
Motor Aufnahmen + Fahrwerk
Motoren Anbieten ohne passende Verstärkungen besonders ohne Hinweis
darauf wäre Leichtsinnig
Deshalb bilden die Bereiche Motoren und Verstärkungen hier eine
Einheit
Zur Forschung + Entwicklung von Motoren sind hier passend haltbare
Verstärkungen mit Entwickelt
Mancher nutzt große Scheibenbremse und verstärkte Telegabel. Eben
für Sicherheit und Comfort
Wenns wirklich Sicher sein soll sind verstärkte Motoraufnahme +
Antrieb und Rahmenverstärkung ebenso Wichtig
|
|
Merken,
einfach + gute Formel
Aufnahme am Zylinderkopf =
Haltbarkeitsprobleme weg
Ausstattung für Renn Teams ?
Ja aber nicht nur ...
In nahezu jeden Roller
sitzt der Motor nach rechts Verzogen wegen Kette rechts, nur genau hinsehen
Weil die serielle
Motoraufnahme Überfordert
ist
tritt die Verformung schon ab ca. 10 PS auf
Biegt sich
und gibt nach
Einmal krumm bleibts
krumm und kann nicht mit
neue Gummipuffer wieder
in Lage Gebracht werden
Denn die gesamte Serien
Aufnahme wird krumm
Die CNC Motorhalterung direkt am Kopf
verhindert Verformung von
Grund auf
Sie wird
auch mit 60 PS fertig
Schon Gewusst ?
Serielle Halterungen sind für 4 PS Konstruiert
|

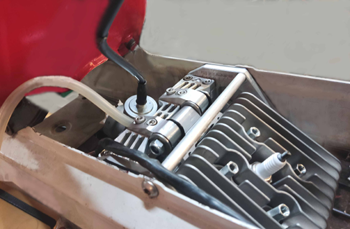

Verstärkte CNC Motor Halterung
Roller
Einstellbar von CNC Suhl
für Motoren bis 60 PS mit Simson Zylinder + Kopf
-
Rahmen im Rahmen System
-
Keinerlei Schweißarbeiten oder Bohren Erforderlich
- rundum Gummi Entkoppelt vom
Rahmen, Kein Metallkontakt
- 100% Bauteile rostfreie Ausführung
AL + V4A
- System frei Einstellbar
auf alle Zylindertypen und Größen
- Passend für Schlitz-
und Membran Motoren
- Stützt senkrechte und
seitliche Kraftrichtungen direkt am Kraftweg
über Gummipuffer Entkoppelt
- Entlastet die serielle Aufnahme an Rahmen und Schwingenachse
- Angepasste Luftführung
ohne Behinderung
Bei serieller Motor Halterung auf
den Zylinder stellen ?
Da biegt sich die Rohraufnahme
Dagegen die CNC Halterung
gibt keinen mm nach
Flaschenzug an der
Halterung einhängen und kompletten Roller anheben. Kein mm gibt nach. Fest
wie eine Rahmen Einheit
Trotzdem ist die Verstärkung Gepuffert Entkoppelt vom Rahmen
Die CNC Verstärkung hält auch den stärksten Motor fest in Position
So sicher das auch defekte serielle Halterung keine Rolle spielt
Tatsächlich ein Best System
Der serielle Trägerarm
unterm Motor kann weiter verwendet
oder auch entfernt werden
Das System ist auch für Fächerköpfe nutzbar
Ebenso auch für MTX Motoren siehe folgend
Zylinder und Köpfe aller
Hersteller haben unterschiedliche Maße
Die Halterung hat hierfür spezielle Verstellung und Anpassung
Auch exzentrische Puffer zum Einstellen sind im Set enthalten
Damit passt jeder Motor, Zylinder und Kopf Typ
Preis: Komplett Set ............ 329,00€
direkt Verfügbar
B-Ware mit voller Funktion
....... 239,00€
zB. leichte Lagerspuren
wie Kratzer
|
Hat's Dein 30PS Motor
Verkäufer nicht dazu gesagt?
Hats den interessiert ob Dein Fahrzeug ein Roller ist?
Mit Käufen in Anklick Systemen geht sowas in aller
Regel unter weil dort keinen Interessiert wer Du bist,
was Du hast. Nur money
|
|
|
in Kürze bzw.
Anfrage
|

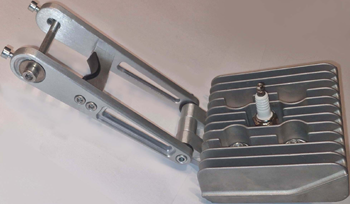

Verstärkte CNC Motor Halterung
Roller
Einstellbar von CNC Suhl
speziell für MTX Zylinder + Kopf bis 60 PS
Gleicher Aufbau wie voran
Mit dem Unterschied das MTX
Köpfe nicht über die
Zuganker sondern direkt an deren Kopf
Aufnahme
getragen werden
Auch am MTX Kopf wird
kein Puffer verwendet der nur
Längsrichtung abfedert. Der Puffer der hier zum Einsatz
kommt stützt auch die Seitenkräfte voll ab
Gerade der Kettenzug und dessen Seitenkraft zerstören normale Motor
Aufnahmen
Passt für normale und Tuning MTX
Köpfe
Für CNC Köpfe wird ein spezieller Adapter mitgereicht
Preis: Komplett
Set ............ 329,00€
direkt Verfügbar
|
|
|
Verstärkung der S51 Motor Aufnahme
Quasi die Mindestausstattung für Tuning Motoren
Speziell verstärkter Gummipuffer für das
Motor Widerlager (
die Aufnahme unter dem Motor )
Im Vergleich rechts Serie
Verstärkt wird vieles Genannt nur meißt keine realen Zahlen
Deshalb hier Konkretes. Serieller Gummi hat NBR 70 Stärke
Manche Verstärkung hat NBR 90 und doch wieder Serienform
Hier Tuning in NBR 96
Stärke
inklusive Form Angepasst
+ Streben
Die Vollendung sind eingesenkte Scheiben
oben + unten
Damit umschließt der Gummi und füllt mehr Raum oben + unten
Im gepressten Zustand füllt sich
die Metallhalterung Bündig
So kommt ein Effekt hinzu den Gummis in Serienform nicht können
Die Scheiben oben + unten bieten Seitenführung
Der Motor bekommt hierdurch auch verstärkte Seitenführung
Kette rechts, hohe Motor Kraft lässt Motoren samt Halterung
nach rechts Driften
Mit diesen Gummi deutlich weniger
Der Gummi nuckelt auch bei
Dauereinsatz nicht aus
Er hat so starke Wirkung das er
teuere CNC Motor Halterungen ersetzen kann
Erst recht wenn diese Gummis in serieller Form nutzen
Cross Rennen Erprobt
Einbau plug&play,
passt 1:1
zu seriellen Rohrstück +
Scheiben
Preis: ............ 9,00€
direkt Verfügbar
|
|
|

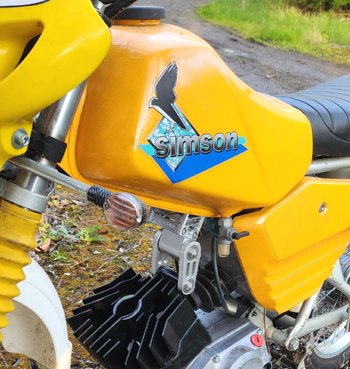

Eine Stufe mehr Sicherheit für Rennsport ?
|
|
Auch hier gilt
die Formel
Aufnahme am Zylinderkopf =
Haltbarkeitsprobleme weg
Bauart direkt aus
den Simson Enduro GS Modellen Rennerprobt,
Unkaputtbar Trotz
festen Klammergriff für den Motor werden
keine Schwingungen vom Motor auf
den Rahmen übertragen Top
Lösung, Top Halterung
Hinweis: Ein
einfacher Gummipuffer am Kopf schafft nicht MTX Motor Kräfte in
Position zu halten Die senkrechte Belastung mag noch gehen Seitliche
jedoch nicht Die
Kette sitzt rechts und zieht den Motor Erbarmungslos nach rechts Sitzt der
Puffer auf einen Blechgestell gehts erst recht nach rechts ab Für
solche Puffer schafft erst eine Panzer Aufnahme stabile Lage Wozu dann
jedoch der Puffer ? Deshalb
Achtung beim Puffer Typ Nur ein rundum eingehüllter Puffer ist Geführt und
behält feste Position des ganzen Motors So fest das sogar die restliche Motorhalterung
hinten + unten kaum noch Kraft tragen muss Dort genügt dann
wahrlich Serienzustand Der eigentliche Schwachpunkt ist nicht die untere
Motoraufnahme sondern das Konstrukt wie der Schwingenbolzen im Rahmen
Verankert ist Solange sich eine untere Motoraufnahme erneut am
Schwingenbolzen stützt hält sie nicht mehr aus wie Serie Eine
Aufnahme am Zylinderkopf mit gekapselten Gummipuffer führt die Kräfte
direkt an den Rahmen Das ändert alles grundlegend
|
Verstärkte CNC Motor Halterung
S51
Einstellbar von CNC Suhl
speziell für MTX Zylinder + Kopf bis 60 PS
Eine der größten Schwächen im
S51 Fahrwerk ist die
Aufnahme der Schwingenachse im Rahmen
Daran ist der Obergurt mit Federbeine, die Schwinge
und die Motoraufnahme Gestützt
Seriell leider viel zu schwach für Tuning Motoren
Auf und Ab Bewegungen des Motors sind dabei das geringste Problem. Die
Motorkraft zieht an der Kette die nunmal rechts läuft. Deshalb neigt der Motor
nach rechts, biegt und lockert die Schwingen Achse samt Motoraufnahme und
Schwinge. Alles was darauf Stützt
Da kann man Fest- und Nachspannen wie man möchte
Das Übel liegt an der Art der Aufnahme weil die
Schwinge quer zur Kraftrichtung Verschraubt wird
Deshalb machts keinen Sinn verstärkte Motor Aufnahmen
zu nutzen die sich wie das Serien Prinzip erneut auf der
Schwingenachse Abstützen. Schade ums Geld dafür
Die hier vorgestellte verstärkte
CNC Motor Aufnahme
nimmt alle Kräfte direkt am Rahmen auf,
weit weg von der Schwinge die Entlastet wird
Damit kann der Motor nicht mehr auf und ab und nicht
nach rechts gezogen werden
Egal ob 10 PS, 30 oder 50 PS an der Kette zerren
Der Motor bleibt in seiner Position und übt keine Kraft
auf die Schwingenachse. Das Ganze funktioniert so stabil das sogar das
Gummilager unter dem Motor entfernt werden kann (muss nicht aber kann)
Die CNC Halterung besitzt eine
Spannvorrichtung für
die Rahmenaufnahme und wird damit zur festen Einheit
mit dem Rahmen wie GS und Cross Maschinen zeigen
Lackschonend, Scheuerfrei, Gummi entkoppelt
Die Montage erfordert kein Schweißen oder Bohren
Einbau 1:1 plug&play
Passt an normale Rahmen
und verstärkte Rahmen
Passt für normale MTX Köpfe
und Tuning
Für CNC Köpfe wird ein spezieller Adapter mitgereicht
Preis: Komplett Set ............ 186,00€
direkt Verfügbar
|
|
in Kürze bzw.
Anfrage
|
CNC Motorhalterung MTX
|
|
in Kürze bzw.
Anfrage
|
CNC Verstärkung für Schwingenbolzen
|
|
in Kürze bzw.
Anfrage
|
Überraschung...
|
|
Nur 2 Beispiele zu Verstärkungen...
Auch weil immer wieder berichtet wird, so hab ich das noch garnicht
Gesehen ...
Für S51 Fahrzeuge gibts Tuning Motoren
ohne Ende. Damit wird Geld verdient. Deshalb gibt es sie und viele.
Wie es die seriell klapprige Aufnahme für
Schwingenbolzen aushält ? Serieller Schwachpunkt, Kunden Problem
Es seih denn es lässt sich damit auch Verdienen. Ansporn
für Gewinn ergibt viele Produkte.
So auch "verstärkte" CNC Halterungen. Was in schönen Bildern nicht erklärt wird...
Auch die verstärkte Halterung lädt alle Kräfte auf den seriellen
Schwingenbolzen, auf gleichen Weg wie schon Serie
Was ist es damit für eine Verstärkung ?
Verstärkung wird erst erreicht wenn der eigentliche Schwachpunkt
Schwingenbolzen im Rahmen mit Stabilisiert wird
Anmerkung das es bei Rennen eingesetzt wird ändert nichts am
Schwachpunkt
Auch bei
"Verstärkungen" zeigt sich ob mit Verständis zur Technik Entwickelt
oder zum Verdienen...
Kopf Einschalten und Kraftwege Beobachten erspart Fehlkauf an
Verstärkungen die nicht Verstärken.

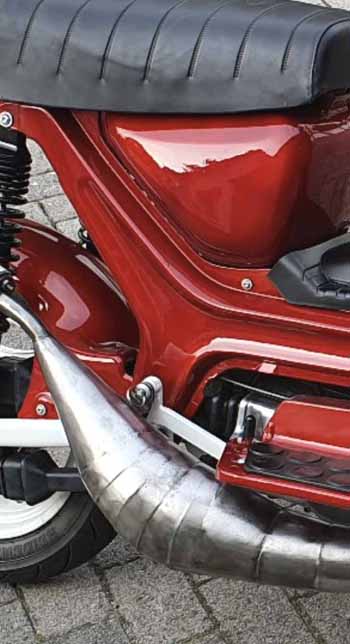

Beispiel Roller
Jeder der einen Roller hat und darin halbwegs kräftigen Motor konnte die
Schwäche der seriellen Motorhalterung
schon Kennen lernen. Oft wird naheliegend versucht die serielle Aufnahme
zu Verstärken
Bedenke dabei Folgendes:
Vordere Motoraufnahme am Rahmen. Genauer am Träger der mit 5 x M6 unter den
Rahmen Geschraubt wird
Verbindung somit über 2 Bleche mit Stärke 2 mm. Ob daran ein
Serienpuffer sitzt oder ein Verstärkter oder 2 auf 2 Rohre.
Es landet am Träger den 2 Bleche stützen. Auf und Ab Kräfte des
Motors lassen sich so Abstützen und Bändigen.
Die Kette zieht jedoch auch den Motor intensiv nach rechts. Stützen das
ebenfalls die beiden 2 mm Bleche ? Klares
Nein
Die Bleche lassen sich schon von Hand Verbiegen. Wie können sie dann
Tuning Motorkräfte aufnehmen ?
Der große Gummi hinten im
Träger ist nicht für Seitenkraft Konstruiert, nur auf Längs. Also was stützt
die Seitenkraft ?
Es braucht nicht erst MTX
Motoren um die Halterungen zum Klappern zu bringen
Entstehungsgeschichte der
Roller kennen und logisches Eindenken in Kraftwege führt
zur Vollendung mit Verstärkung

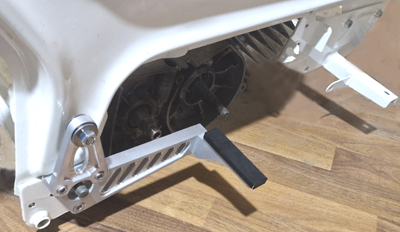

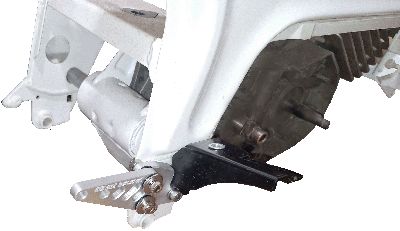

Im Rahmen sind schon perfekte
Aufnahmepunkte vorhanden. Sie werden
nur nicht gleich als diese Erkannt.
Sie sind sogar komplett ohne
Schweißarbeiten Nutzbar. Die serielle Aufnahme wird damit vollständig
Entlastet
Komplett im Gummi entkoppelt bleibt der Rahmen Vibrationsfrei. Schluss
mit klapprige Motor Aufnahme
|
|
|

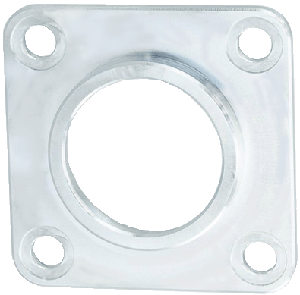

Verstärkte CNC Dichtkappe
für Abtriebswelle Simson M500 M700
CNC Suhl Alu High Performance
für S51, S70, S53, S83, KR51/2,
SR50, SR80
Verbiegt nicht dank Rippen Verstärkung
mit O-Ring
mit Sicherung für Dichtring gegen heraus drücken
mit versenkt geschützte Schrauben V4A rostfrei
Typ A - Rippen parallel
Typ B - Rippen umlaufend
siehe Bilder links Mitte
Set Preis: natur Alu
17,00€
Set Preis: farbig eloxiert 19,00€
Farben: schwarz, gelb, orange, grün, blau, rot
Typ C - Cross Master
siehe Bild links Mitte
Sicherung für Dichtring ist eng geschlossen zur Welle
Gras, Schmutz, Schlamm kann sich nicht zwischen Simmerring
und Ritzel einwickeln. Getriebe Geschützt
Set Preis: natur Alu 19,00€
Typ D - Cross Master pro
Stufenlose Einstellung Spielausgleich. Von außen
Einstellbar
Distanzscheiben innen am Lager werden nicht benötigt
Spiel von Außen stufenlos Einstellbar bis zu 0,0 mm zum Lager
Set Preis: natur Alu
24,00€
alle direkt verfügbar
|
Technischer Hinweis
Motorgehäuse bieten generell keinen Außen Anschlag für die 4 Nasen.
Diese Stellen sind Außen frei liegend ohne Auflage
Sieh am Motor nach und Du wirst sehen ...
Deshalb Verbiegen sich Dichtkappen ( auch CNC ) in den vier Schraubzonen
Mit Rippen Verstärkung und Einfassung der Schrauben gibt es kein Verbiegen
!!! Auch nicht bei Bombenfest Anziehen
Siehe höhere Ansprüche aus dem Renn Bereich. Die Dichtkappen können Vererbt
werden. Hochstabil
Schrauben aus nicht rostfreien Material neigen zum Rosten. Damit leiden
Gewinde im Motorgehäuse
Deshalb werden CNC Suhl Dichtkappen generell mit Edelstahl Schrauben
geliefert
Noch ein Wort zu Schrauben. Schlitzschrauben sind nicht so ganz sicher im
Umgang
Daher hat sich Innen Sechskant durchgesetzt. Sechskant ist jedoch nicht
gleich Sechskant
Schrauben mit Kegelkopf haben in aller Regel kleinere Sechskant Maße und
sind gewöhnlich nicht sehr tief eingefasst
Schon bei kleiner Beanspruchung überleiert das Sechskant
Schrauben Typ Inbus bietet größere + tiefere Sechskant und ist deutlich stärker
Belastbar
So blassen sich auch gesicherte Schrauben wieder lösen ohne Sechskant
Überleiern. Daher CNC Suhl mit Inbus
|
|
|

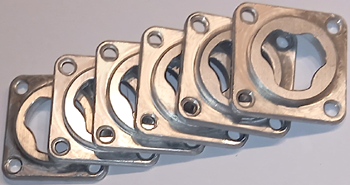

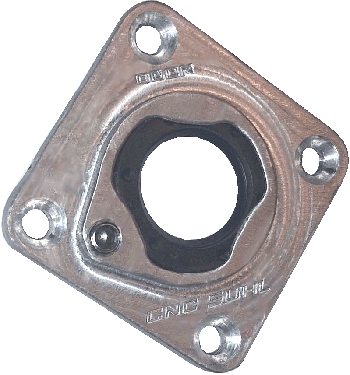

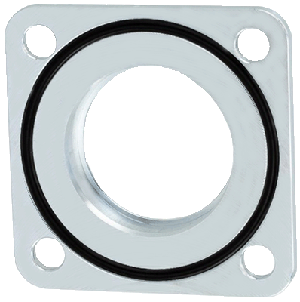

CNC Dichtkappe für Abtriebswelle
Simson M500 M700
CNC Suhl Typ
7
für S51, S70, S53, S83, KR51/2,
SR50, SR80
schmale Bauart für
Serie und Sportketten
mit 4 x Kegelschraube Edelstahl + Innensechskant
mit O-Ring Abdichtung
Wellendichtring gesichert gegen heraus drücken
Set Preis: natur Alu
19,00€
Set Preis: farbig eloxiert 21,00€
Farben eloxiert : schwarz, gelb, orange, grün, blau, rot
verfügbare Variationen sind:
- mit Stern O-Ring rot und schwarz
- mit Rund O-Ring rot und schwarz
direkt verfügbar
|
Hinweis für Typ 7 und
Bauähnliche am Markt
Diese Bauart zeigt
Anschauhlich wie einfache schnelle Lösungen guten Nutzen erfüllen
Ziel war O-Ring Abdichtung und Sicherung des Dichtrings gegen heraus
drücken. Beides ist erfüllt
Diese Bauart zeigt aber auch wie eilige Markteinführung Schwächen ins
System leitet die dann erst die Praxis aufzeigt
Meißtens anzutreffen wenn Verkaufsstrategen von guten Gewinn getrieben
Artikel Ausdenken
Jedoch darin Schlosserkenntnisse untergeordnet sind
Typ 7 ist ein Vertreter wie es viele am Markt gibt. Markant daran, es
sind keine Verstärkungsrippen vorhanden
Gehen wir mal ins Detail was die Praxis für Querschläge bietet :
Motorgehäuse sind so
gearbeitet, das die 4 Schraubaufnahmen außen an den Ecken abgesenkt sind
Kann jeder am Gehäuse nach sehen
Wird darauf eine Dichtkappe fest geschraubt biegen sich automatisch die 4
Schraubpunkte der Dichtkappe durch
Hat die Dichtkappe kegelige Senkkopf Schrauben erfolgt das Umbiegen um so
Intensiver
Womit sich dieser Schrauben Typ nach außen neigt und quer im Gewinde
anlegt, also auch Gewinde extra Belastet
Senkkopf Schrauben haben in aller Regel noch etwas das Negativ zu Buche
geht
Deren Innensechskant hat nur geringe
Einstecktiefe und zugleich kleine Sechskantmaße
Damit leiert der Inbus Schlüssel schnell den Sechskant aus
Wenn das noch mit Schraubensicherung kombiniert wird führt Lösen der
Schrauben zum Ausleiern des Sechskant
Das dann wieder Lösen wird zum Problem das in Beschädigung endet
Wie es immer so ist. Bietet einer etwas an will auch der Nächste damit
Ruhm und Umsatz. Nachbau, fertig
An Bord dann auch die gleichen Vor und Nachteile die erneut Werbung nicht
anspricht
Diese Bauart ist für zarte Hände, für Alltags Motoren. Es Funktioniert
Eine verbesserte Version nutzt keine Senkkopf Schrauben sondern Inbus
An diesem Schraubentyp ist der Sechskant größer + tiefer. Er bietet
mehr Grip für den Sechskantschlüssel
Daran ist auch kein Kegel vorhanden. Die Druckfläche wirkt rundum
senkrecht gleichmäßig
Nasen der Dichtkappen Umbiegen und Querstellen im Gewinde ist damit etwas
gemindert
Umbiegen komplett Verhindern gelingt mit Dichtkappen die Verstrebungen
haben
Hierzu lassen sich Schrauben Einsenken. Diese Senkungen wirken als
Streben
Solche Dichkappen biegen auch bei extrem Festziehen nicht um
Die Form des O-Rings hat rein optische Bedeutung. Technisch hat es keinen
Einfluss
Wer handfest Langlebiges oder etwas für Rennsport sucht greift besser zu Rippen verstärkte Typen
|
|
Flächendichtung
mit O-Ringprofil O-Ring einzeln
Generell benötigen O-Ringe keine Abdichtung
durch Papierdichtungen und keine Dichtmasse
So kann auch der Ölkanal nicht Unbeabsichtigt
Verstopft werden
Das Bild zeigt links einen O-Ring der
mit
Flächendichtung vereint ist zu einer
Dichtung
Wird ebenso in die Nut eingeklippt wie ein O-Ring
Beide sind untereinander jeder Zeit wechselbar
|
Verstärkte CNC Dichtkappe
für Abtriebswelle
+ KW Simson M53 M54
CNC Suhl Alu High Performance
für S50, KR51/1, SR4-2,
SR4-3, SR4-4
Verbiegt nicht dank Rippen Verstärkung
mit O-Ring
mit Sicherung für Dichtring gegen heraus drücken
mit versenkt geschützte Schrauben V4A rostfrei
Ebenso wie neue Motoren
S51, S70 haben sich CNC Dichtkappen
auch für M53 M54 Motoren durchgesetzt
Jedoch ist im Bereich M53 M54 Achtung geboten denn nicht jede
CNC Dichtkappe hat automatisch auch O-Ring an Bord
Das merkt man meißt erst auf den 2. Blick, nach Kauf
Für viele dieser Kappen muss nach wie vor eine
Papierdichtung
wie Serie verwendet werden
Solche Dichtkappen sind nur ein halber Fortschritt
Die hier gebotenen Performance Dichtkappen
haben Vollausstattung
Typisch für ältere Motoren
ist, das die Dichtkappe auf der
Abtriebswelle und auf der
KW verwendet wird
Deswegen haben diese Dichtkappen das typische Ölfenster für den
KW Einsatz was jedoch bei der Abtriebswelle ohne Funktion bleibt
Die innere Ölzirkulation des KW-Lagers ist bei der CNC Kappe
Verbessert
Technische Hinweise zu
Schrauben und Rippen Verstärkung sind
bei Dichtkappen für M500
M700 benannt
Diese Vorteile treffen für
M53 M54 ebenfalls zu
Set Preis: natur Alu
17,00€
Set Preis: farbig eloxiert 19,00€
Farben: schwarz, gelb, orange, grün, blau, rot
Typ pro
Stufenlose Einstellung
Spielausgleich. Von außen
Einstellbar
Distanzscheiben innen am Lager werden nicht benötigt
Spiel von Außen stufenlos Einstellbar bis zu 0,0 mm zum Lager
Set Preis: natur Alu
24,00€
alle direkt verfügbar
|
Technischer Hinweis
Auch bei M53 M54 Motoren wird das Arbeitsspiel für KW Lager und Abtriebs
Lager mit Ausgleich Scheiben eingestellt
Hierfür müssen Scheiben in verschiedener Dicke ausgemessen und
eingelegt werden
Bei CNC Dichtkappe Typ pro werden innen am Lager keine Distanzscheiben benötigt.
Schlicht weg lassen.
Stufenlose Einstellung für Spielausgleich ist von außen Einstellbar
Highlight aus dem Rennsport
|
|
|
Motor Gehäuse + Lager
Verstärkungen CNC Suhl Bearbeitung
für Motor Gehäuse Simson M500
M700
und M53 M54Lager
Verstärkung + Anpassung
rundum alle Lager im Motor
CNC Lösungen
Kein Schweißen, kein Leim
erforderlich

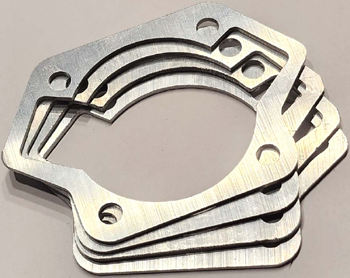

Zylinderfuß Anpassung
CNC Komplett Sockel
Technologie für Zylinder aller Art
MBX, MTX, Aprilia, Kawasaki,
Yamaha, Rotax uvm.
Luft und Wasser Gekühlt
KW - Raum Optimierung
Leistungsteigernd ab 50 ccm Serie
Ebenso für Tuning + Rennsport
Mehr Infos im Button technische Details
direkt verfügbar
|
Race & Big
Bore Factory
|
|
|
Kann mit und ohne
seriellen Leerlauf
Kontakt
Schalter verwendet werden
1:1 plug&play ohne Änderung
|
Besonderheit am Markt

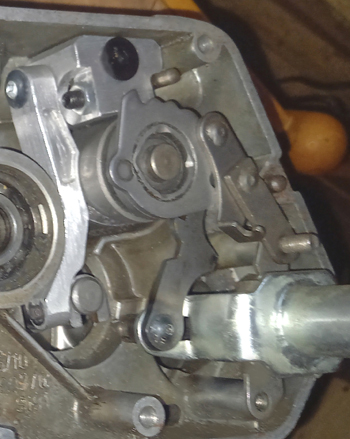

Schwenkhebel Performance Set
für Simson M500 M700
verbesserte Geometrie + Verstärkt
Ziehkeilführung einstellbar
Typ A
Kugel- und Nadelgelagert
- Träger einstellbar
- Hebel Nadelgelagert ( am Träger )
- Schaltgabel Kugelgelagert ( zum Ziehkeil )
- Walzenbolzen gehärteterStahl ( zur Schaltwalze )
Typ B
vollständig Kugel- und Nadelgelagert
- Träger einstellbar
- Lagerung auf alle 3 Punkte
- Hebel Nadelgelagert ( am Träger )
- Schaltgabel Kugelgelagert ( zum Ziehkeil )
- Walzenbolzen Kugelgelagert ( zur Schaltwalze )
Für alle Motoren Serie + Tuning
der M500 M700 Baureihen
S51, KR51/2, SR50, SR80, Sperber MS 50
für 3, 4 und 5 Gang Getriebe, Serie und Tuning
für alle Motorgehäuse aller Anbieter passend
Serie, Nachbau und Nachbau Tuning
für alle Motorgehäuse mit und ohne Leerlaufkontakt
für alle Schaltwalzen mit und ohne Nadellagerung
präzise leichtes sicheres Schalten, Wartungsfrei
|
|
Schwenkhebel
komplett mit einstellbaren Träger
+ Lagerung +
Schaltgabel
Alu Naturfarbe matt...................................... Preis ... 79,00€
Alu glanz poliert............................................ Preis ... 84,00€
Farbig eloxiert.............................................. Preis ... 89,00€
auch direkt verfügbar
Bitte
Einbau Unterschiede von Typ A und Typ B beachten
|
|
Hinweise Einbau Typ A und Typ B
|
|
|
|
Schaltsystem allgemein
|
|
|
|
|
Hebel ist ein paar mm länger als Seriell
Deshalb wird geringere
Handkraft benötigt
und die Dosierbarkeit
Verbessert
Ideal geeignet für 4, 5
und 6 Lamellen Kupplungen
Einbau erfolgt wie Seriell
Zur Montage bitte
Druckstifte Entlasten
bzw. Entfernen
Serielle Plastebuchse
unten im Sockel Entfernen
Dann das Hebel Set von
oben Einstecken, fertig
Nadellager sind Tauschbar
eingesetzt
Reparatur kein Problem
Langzeit Artikel ....
Vererbbar
|
Kupplungshebel Set CNC Suhl
für Motor Kupplungswelle
Made in
Doppel
Nadelgelagert (oben + unten)
mit O-Ring Abdichtung
- direkt sauberer Druckpunkt dank
2 Nadellager
- keine Plastebuchse die federnd nachgibt
- Welle + Stiftsitz Gehärtet
- Wartungsfreie Schmierung vom Getriebeöl
- Aufnahme Klappert nicht aus, kein 4 Kant
- easy Nachspannbar in Sekunden, Inbus V4A
( bei 4 Kant Systemen Nachspannen Unmöglich )
- oben Geschlossen, kein Fanghaken für Hosenbein
- Trittsicher Stabil,
Wellenumschluss, Cross Bewährt
Ersetzt
1:1 den originalen Motor Hebel
ohne Änderungen
am Motor
Bowdenzug unverändert
weiter nutzen
Einbau plug&play
Set Preis für M500 700
Motoren ............. 49,00€
S51, S70, Schwalbe KR51/2, SR
Roller
Set Preis für M53 54 Motoren .................
49,00€
S50, Schwalbe KR51/1, Star, Habicht, Sperber
direkt verfügbar
|
|
Auch hier Betreff Einbau und Nadellager
wie Typ voran Benannt
|
Nadelgelagerter Kupplungshebel
Hebelkraft
stufenlos einstellbar
Made in
- Stellschraube rechter Pfeil
hinein drehen
- Hebel wird länger, geringere Handkraft
- Stellschraube linker
Pfeil kontern
Set Preis für M500 700
Motoren ............. 58,00€
S51, S70, Schwalbe KR51/2, SR
Roller
Set Preis für M53 54 Motoren .................
58,00€
S50, Schwalbe KR51/1, Star, Habicht, Sperber
Farbige
Einlegepolster ( im Bild rot ) können Entfernt werden
Farben sind frei Wählbar
Die serielle Feder kann
1:1 montiert werden
direkt verfügbar
Weil Verstellbarkeit am gesamten
Markt kein Thema ist,
deshalb einige Worte dazu
Hebel lang stellen erzeugt geringere Handkräfte
Gut passend zu starke
Federn ab 1,6 aufwärts
Dosierbarkeit Verbessert sich damit ebenfalls
Hebel kurz stellen erhöht den
Kraftaufwand und trennt die Kupplung
weiter auseinander. Ideal für 7 und mehr Lamellen
Für Rennsport sind kurze
Trennwege gefragt
Deshalb hierzu Hebel auf
Kurz stellen
Deckt sich auch damit,
das im Rennsport meißt ohnehin
6 und 7 Lamellen genutzt
werden
|
|
|

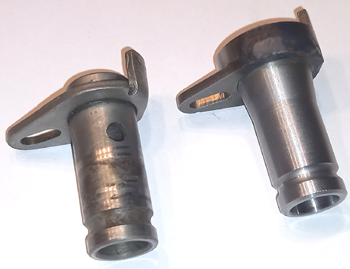

Hohlwelle mit Innen Abdichtung 2 x O-Ring
für S50, KR51/1, SR4-2, SR4-3 und SR4-4
im Bild links
CNC Gefertigt + Gehärtet
1:1 Tausch nach Öffnen des Öldeckels
Kein Motor Zerlegen Erforderlich
passt für DDR Original
Wellen
und für MZA Wellen mit
14,15 mm Durchmesser
Preis: komplett mit 2 x O-Ring Bestückt
.... 4,79€
auch direkt Verfügbar
|
|
|
Besonderheit am Markt
verstärkte Schaltwelle für Simson
Hohlwelle mit Innen Abdichtung
mit 1 x dicker O-Ring
für S50, KR51/1, SR4-2, SR4-3 und SR4-4
im Bild links Serie + Typ mit 2 x
O-Ring
rechts Verstärkt
CNC Gefertigt + Verstärkt +
Gehärtet
keine Begrenzung für
bestimmte Wellen
Höhere Abdichtwirkung auch bei gebogene Wellen
1:1 Tausch nach Öffnen des Öldeckels
Kein Motor Zerlegen Erforderlich
In den 60er Jahren bei Konstruktion wars
noch egal
Zwischen Hohlwelle und Kickstarterwelle keine Abdichtung
Aber heute Ölfleck unterm Motor ?
Damit nicht mehr...
Preis: Marktübliche
Hohlwelle ohne Abdichtung
siehe Plattformen bis 110,00€
hier Verstärkt mit
O-Ring Bestückt komplett .... 49,00€
direkt Verfügbar
|
|
|
|
|
|
Besonderheit am Markt
Getriebe Kickstarterwelle mit Freilaufrad
verbessertes Zahneingriffsprinzip
+ gehärtet
für 3 und 4 Gang Motoren
S50, KR51/1, SR4-2, SR4-3 und SR4-4
keine verbogenen
Kickstarterwellen mehr
Verbogene Wellen sind Standard
Begleiter im bisherigen
Serien Prinzip. Zuerst müssen die Zahnflanken sanft in Eingriff
gebracht werden was
jedoch aus Gewohnheit selten erfolgt.
So krachen nach einiger
Schwungstrecke Zahnflanken aufeinander
und geben der Kickwelle
stark ruckartiges Biegemoment
Deshalb werden Kickwellen
der alten Motor Baureihen krumm
Erst recht wenn die Verzahnung Stirn auf Stirn trifft was dem Prinzip inne
ist. Schwachpunkt in der Konstruktion ala 60er Jahre
Dabei reichen Verstärken + Härten längst nicht aus
Das Prinzip selbst ist das Problem. War es...
Wer seinen Kunden etwas
Gutes tun möchte...
|
|
Bild folgt
|

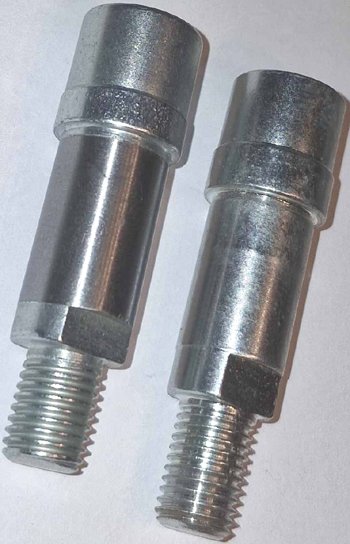

Bolzen für Simson Schaltwalze
mit Schraubsicherung
Made in
passend für alle 3,
4 und 5 Gang
passend für Schaltwalzen
mit und ohne Nadellagerung
-
Bolzen Verstärkt mit Stirngewinde
- inklusive passende Stirnschraube (hochfest)
- inklusive M8 Mutter +
Sicherungsblech
- Einbau plug&play
Set Preis .............. 19,00€
direkt verfügbar
|
|
|
Besonderheit am Markt
X4
Nadelgelagerte
Schaltwalze
mit Schraubsicherung
Made in
Nadelgelagert an sich ist keine
Besonderheit
Gibts an jeder Ecke.
Allerdings nur Radial Gelagert
Seitlich Gelagert stützt die höheren Kräfte
Womit X4 besser wirkt und Spiel auf Null geht
Sogar stufenlos Einstellbar
X4 Nadellagerung 2 x Radial + 2 x Axial
1 x
vorn
1 x
hinten
2 x Zentrum
Alle Richtungen Abriebfrei gelagert
für leichtesten
Lauf + korrekte Schaltung
1:1 plug&play Komplett Set,
darin alles enthalten :
- Bolzen für Aufnahme der Schaltwalze
- Mutter M8 + Sicherungsblech
- CNC Suhl Nadelträger für Schaltwalze
- 2 Axial Nadellager ( vorn klein + hinten groß )
- 2 Radial Nadellager Zentrum
- Gehärtete Schraube M6 zur Sicherung
Spiel stufenlos auf Null Stellbar
Preis ..............
39,00€
Inklusive 5 Gang
Schaltwalze ........... 59,00€
direkt verfügbar
|
|
Passt in
jedes Motor Gehäuse auch mit
ausgeschlagener beschädigter Bohrung
Passt in jede
Schaltwalze mit
verschiedene
Durchmesser aller Hersteller
|
|
|
|
|
Besonderheit am Markt
Getriebe Schaltset 2 PRO
für Simson
Complete High End Set
für 5 und 6 Gang Getriebe
Schaltwalze 4 fach Nadelgelagert
Radial + Axial =
Rarität
Performence Hebel gelagert + einstellbar
Der Performence Hebel ist
schon sehr hoch entwickelt
Serie und manches Tuning weit überlegen
Für 2 Pro wurden alle aus Serie und Tuning bekannten Schwachstellen
der letzten 20 Jahre ausgewertet und beseitigt
|
|
|
|
|
Besonderheit am Markt
Getriebe Schalthebel innen für Simson
verstärkt + 2 Einstellfunktionen in Einem
- Schaltweg normal bis kürzer
- exakter Nullpunkt für treffsichere Gängepasst
für alle Getriebe mit 3, 4, 5 und 6 Gang
Behebt Ungleichheiten bei Teilen aus Massenfertigung
und bei Tuningteilen unterschiedlicher Hersteller
Original Schalthebel wurden ursprünglich
passend für 3 und 4 Gang entwickelt. Beide haben gleiche Schaltweg Strecken
Mit 5 Gang wurden diese Strecken im Zahnradsatz kleiner
Ergo muss die Größe des Arbeitsspiels kleiner sein ( siehe Details )
Die Entwicklung der 5 Gang Getriebe fiel damals in die Wendezeit
und dem Ende des Werkes. Deshalb
gings in der Richtung nicht weiter
Sperber MS50 war Erstes und zugleich Letztes 5 Gang Unternehmen
Mit Ende des Werkes und der Forschung sind Original Schalthebel einfach
übernommen mit dem Arbeitsspiel das noch von
3 und 4 Gang stammt
Der einstellbare Schalthebel schafft hier nun für alle Getriebe Abhilfe
Mit der Einstellbarkeit ist Arbeitsspiel soweit reduziert das es nicht nur 3
und 4 Gang zu Gute kommt. 5 und 6 Gang die geringeres Spiel erfordern sind nun
damit passend besser versorgt
Verringertes Spiel ist schon ein guter Ansatz
Das der Hebel zusätzlich noch Einstellbar ist macht's vollwertig
Die Einstellbarkeit gleicht
auch aus was viele Schaltwalzen durch
Hersteller Fehlproduktion ins System bringen
( siehe Details, darin konkret Schaltstellungen )
Set Preis: 49,00€
|
|
|
|
|
Getriebe Abtriebswelle 5 Gang + Ziehkeil
verbesserte Racingversion mit Verstärkung
Natürlich auch für jeden Serien
und Tuning Motor sinnvoll
Sicheres Schalten auch unter Rennbedingungen
Spielfreie Schaltung,
rastet präzise ein.
Schmiedematerial gehärtet
+ verstärkt
Kaum jemand weiß das heutige 5
Gang Getriebe 30
Jahre alte Übernahmefehler aus dem 4 Gang Prinzip besitzen
Sogar namhafte Tuning Getriebe haben diese Fehler an Bord
Diese Wellen hier sind komplett eigenständige Entwicklung
wie es hätte von Anfang an sein sollen
Zusätzlich speziell verstärkt für 210 ccm
Set Preis: 29,00€
|
Technischer Hinweis:
Sichere Rastposition vom Ziehkeil wird in 1. Linie durch die Kontur
der Rastrillen erzeugt. Rillen 1. bis 5.Gang
Dazu ist 1. passgenaue Formgebung zu den Kugeln mit gering
abgerundeten Kanten erforderlich ( siehe Bild )
2. Kugeltreue Ausrundung im Nuttal mit passender Breite der Kugeln
Am Markt sind Ziehkeile in Umlauf die davon stark Abweichen. Meißt
übermäßig verrundete Kanten + Nut V Form
Die abgerundeten Kanten lassen Rastkugeln bei geringer Ziehkeil
Belastung aus der Nut springen
Starke Verrundungen Verführen geradezu. Gänge springen
Das hat zur Überlegung geführt die Anzahl der Rastpunkte von 2 auf
3 zu Erhöhen
Der
"Trick" daran ist, das die Schnurfeder damit an einem weiteren Punkt
gedehnt wird und so mehr Kraft übt
Mangel der Rillen Konturen wird damit "übermalt" ohne
das Problem an der Wurzel zu beseitigen
Nicht die Anzahl der Rastpunkte ist entscheidend sondern exakte
Formgebung der Rillen
Korrekte Formgebung benötigt nur 1 Rastpunkt für absolut sichere
Funktion und lässt sich zugleich butterweich Schalten
Die Schnurfeder setzt Erhöhungen Grenzen, wird mit jeden weiteren
Rastpunkt stärker gedehnt
Diese erhöhte Kraft bewirkt sicheren Halt aber auch schwer
auslösendes Schalten ( höhere Federkraft )
mit verzögerten Einrasten
( verrundete Rillen bleiben Überbreit )
Korrekte Rillenkontur ist das A und O zur Lösung weil das den
Einrastpunkt noch genauer setzt
Der Keil der Ziehkeilwelle bedient die großen 7 mm Kugeln für den
Eingriff in die Zahnräder
Auch diese Kontur ist selbst bei teuerste Tuning Getriebe nicht im
Profil der Kugeln gehalten. Fantasie Profile
Es sind damit gesamt 2 Profile 4 mm und 7 mm die nicht korrekt im
Wechselspiel zusammen Harmonieren
Suhl hatte nach der Wende verstärkte 5 Gang Ziehkeile Gefertigt
Von diesem Typ ist
jedoch im heutigen Nachbau nicht viel übrig geblieben
Viele Details
wurden im Nachbau nicht Verstanden und sind darin gestorben
|
|
|
Besonderheit am Markt
Verstärkte Abtriebswelle für Simson
3 Gang aus hochfesten Schmiedestahl
für M53 Motoren wie
S50, SR4-2, KR51/1, DUO4-1
Die
verstärkte Welle dient als Ersatz im Serien Motor
als auch für Tuning bis
25 PS
Im Zeitalter 63 und 75 ccm die beste
Ergänzung für Deinen Motor
Größerer Hubraum, mehr Leistung, kraftvolles Anfahren
Kupplung verstärkt, Getriebe nicht
Oft werden Serienwellen
überfordert und können brechen
Die Fahrt ist damit erst mal zu Ende. Antrieb Null
Heim Schieben oder Transport
Serienwellen sind nunmal nur 13 mm dick wie ein kleiner Finger
Der Bruch passiert meißt an der Stelle siehe Pfeil
Um den Schaden zu reparieren muss der ganze Motor zerlegt werden
Und dann wieder Serienwelle ?
Die verstärkte Welle ist nicht nur
Verstärkt
Damit werden auch gleich umgebende Schwachstellen mit behoben
Für die verstärkte Welle wird keine Distanzhülse zwischen Lager und Ritzel benötigt.
Hülse einfach weg lassen
Auf der Hülse sitzt seriell ein Dichtring 17x28x7
Der wird getauscht gegen einen Dichtring 15x28x7
Passt 1:1 ohne sonstige Änderung
Vorteil:
Mit Serien Hülse tritt gewöhnlich Öl aus sobald sich die Ritzelmutter
etwas löst. Typisch M10 Mutter und vor allem das mikrige Sicherungsblech
Öl kriecht innen entlang der Hülse den Weg nach außen
Öflecken unterm Motor, typisch
Ohne Hülse ist das gleich mit vom Tisch
Mit der verstärkten Welle bekommt die M10 Mutter
eine angemessen bessere Absicherung. Das seriell mirkige
Sicherungsblech hat nur
noch Funktion für den Tachoantrieb
Preis: Marktübliche
Serienwelle bis 80,00€
hier verstärkt für
...................... 49,00€
auch direkt verfügbar
|
|
|
|
|
Besonderheit am Markt
Getriebe Abtriebswelle für Simson 4 Gang
für SR4-3, SR4-4 und GS75
verstärkte Ausführung
aus hochfesten Schmiedestahl
Distanzhülse zwischen Lager und Ritzel
wird nicht mehr benötigt
Verwendung eines Dichtrings 15x28x7
Dichtring passt 1:1 ohne Änderung in den Abtriebsdeckel
Preis: Marktübliche
Serienwelle bis 190,00€
hier auf GS75 Level
verstärkt für ...... 59,00€
Verkupfert + Verchromt ...................... 64,00€
auch direkt verfügbar
|
Chrom ist hart und senkt
Verschleiß der Laufflächen spürbar
Es ist kein Glanzchrom wie zB. für Zierteile verwendet
Zur Verbesserung der Reibeigenschaften wird Chrom galvanisch matt
aufgetragen
A - Chrom erzeugt resistente Lauffläche mit deutlich höherer Härte
als Stahl
B - Matt erzeugt Ölporen für hochstabilen Schmierfilm
Technische Anmerkung nebenbei. Wellen sind oft Verkupfert
Es dient
Einlauferleichterung und wirklich rund sind gehärtete Wellen + Zahnräder nie
|
|
Echte
Racing Kupplungen CNC Suhl
GEN 2 wie vom anderen Stern
Beste Grüße aus Suhl
|
|
Eindruck von anderen Stern
entsteht nur für den, der einzig das allseits Präsentierte vom Tuning Massen
Markt kennt
Mainstream + Werbung aller Art, Video, Aufkleber, Paket Klebeband.
Alles wird bemüht was Gewinn und Umsatz gibt
Hochseriöser Eindruck wird so mit Geschaffen auch wenn meißt viel
weniger Technik als mehr Umsatz dahinter steckt.
Bunte Artikel. Firmen Name dran. Werbung an. Verkauf läuft. Immer das
gleiche Schema.
Für Tuning Massen Artikel wirds so gemacht weils für diesen Technik
Stand muss.
Zur Höchstform ausgeprägt wenn der Antrieb noch mehr Gewinn machen ist.
Solche Artikel werden Öffentlich gesehen dank Masse und Werbung an
jeder Ecke.
Heißt aber nicht das es nun die ganze Entwicklung wäre. Wer von Werbung
zu Genebelt ist verpasst den schönsten Teil.
Insider
wissen längst das weit Abseits von Massenartikel echte Racing Entwicklung statt findet.
Aus anderen Ecken,
Undercover gänzlich ohne Aufdrängen
Der wesentliche Unterschied beider Richtungen ist
- Massen Ware ist für Umsatz konstruiert. Wird auch im
Rennsport eingesetzt. Typisch Werbung im Schlepp
- Echte Racing Ware ist für Rennsport Konstruiert. Typisch keine Werbung
Neuerdings so Konstruiert das es auch 1:1 in Serie und Tuning passt.
Diese 2 Richtungen sind völlig andere Dinge und gehen die Sache aus
entgegen gesetzten Richtungen an.
Erkennt man zB. Optisch am Aufbau der Teile. Technische Unterscheidung inklusive.
Zum Verstehen einige Details.
In Werbung stehen Vorzüge die zum Verkaufen dienen aber im Tuning
Bereich und Rennsport
erst an 2. Stelle wichtig sind.
Zum Beispiel Primär Antriebe. Verzahnung gerade + Gehärtet + 8 fach
Vernietet.
Werbung "vergisst" zu sagen das diese Bauart schwer wie ein
Panzer ist und für Rennen wie ein Klotz am Bein bremst
Damit gewinnt man Rennen solange keine echte Racing Ware im Fahrerfeld
genutzt wird.
Die ist Aufwendiger Konstruiert, weiter ins Detail Durchdacht. Kein Firmen Name dran.
Keine Werbung. Keine Aufkleber.
Es ist Ähnlich wie die ureigene
Entwicklung im Simson Werk selbst
Eine Schiene war der Serien Bereich. Fahrzeuge + Ersatzteile die jeder kennt.
Was nicht jeder kennt ist Sportabteilung, der andere Bereich.
Fahrzeuge in limitierter Kleinserie rein für Sporteinsatz
Völlig andere Konstruktion, Aufbau und Lösungen.
Wasser Gekühlt. Drehschieber Einlass. Kickstarter nach vorn
Betätigen. Kupplung ohne Druckstifte. Kassetten Getriebe
Beides
Simson Suhl. Den Rest, zumindest das Meißte sieht man siehe Link.
|
|
|
Wenn man die Unterschiede kennt
ist Vieles besser zu Verstehen. CNC Suhl setzt aus der Richtung siehe Link
an.
Für bunte Artikel, Werberummel, Umsatz getrimmt sind andere Anbieter
unterwegs
Ein Unterschied lässt sich auch daran fest machen, das hier nicht
einfach ein Werbespruch vorgesetzt wird
sondern Erklärung ins Detail erfolgt.
Spätestens darin Erkennen auch Laien wie schlapp und halbwahr mancher
Werbespruch im Tuning Bereich ist.
Das es bei vorgesetzten Sprüchen meißtens um guten Umsatz geht und
Technik nur begrenzt Verstanden ist.
Bleibt nur noch zu Wünschen, viel Erfolg beim Pokal holen. Grüße aus Suhl
|
|
|
|
|
|
Kupplungen hoch Entwickelt für Dauereinsatz
bei Höchstlast
24h Cross und Straßen Rennen.
Hält die komplette Renn Saison
Material Alu Hochfest, Resistent gegen Verschleiß.
Kennt man aus Raumfahrt oder Kettenblätter
1:1 passend in Serien und Tuning Motoren aller Hubräume
Übrigens Räume gut Durchlüftet = Gut. Kupplungen brauchen das auch und
zwar Dauerhaft
Irgendwas Verstärktes Anbieten ohne Durchlüftung ist wie Kupplungen und
ihre Arbeitswelt nicht Verstehen
|
|
Federplatte |
Rückenplatte |
|
|
|
|
Komplett Paket |
nadelgelagerte
Druckplatte |
|
|
|
|
Kennung der Lamellen
Anzahl ... hier im Bild 5L |
|
|
|
Innen Aufbau
Rennsport |
mit Öl
Innen Rotation |
|
|
Nur ein Tipp
Gerade Öffentlich müssen leider
technische Erklärungen Begrenuzt bleiben
Nachbauer auch noch Wissen Zureichen muss nicht
Nur so viel
Streben der Ölrotation sind gleichzeitig Verstärkung
Inklusive Verzugsenkung. 8er Teilung Unterstützt
Äußere Rauhflächen sind gewollt = Kühltausch
Stahlscheiben mit 0,6, 0,8 und 1,0 mm Dicke können
verwendet werden, mit und ohne Schlitzung
Hinweis: Serien Scheiben haben 1,0 mm Dicke
Im Gegensatz zu 0,6mm Tuning Scheiben halten
1,0 Scheiben ohne Verzugneigung höhere Kräfte aus
St steht für Reibbeläge auf
Stahlträger = Stahl Nasen
Reiben nicht am Kupplungskorb ab.
Sind höher Belastbar
Andere am Markt verfügbare Tuning Reibbeläge
aller Anbieter haben Alu Träger = Alu Nasen = Abrieb
Auch Verstärkt gibts Abrieb
was erneut keine Werbung sagt
St Dauerbelastung ohne Nachlassen oder Ausfall
5 Lamellen Typ 25 PS
6 Lamellen Typ 35 PS
7 Lamellen Typ 50 PS
Simson Motoren über 50 PS sind Raritäten
60 und 70 PS noch Seltener
Einzig solche benötigen 8 Lamellen
|
Umrüst Teile einzeln für
Tellerfeder Typ
CNC Federplatte 5L vorn ............ 39,00€
CNC Federplatte 5L St vorn ....... 39,00€
CNC Federplatte 6L
vorn ............ 39,00€
CNC Federplatte 7L
vorn ............ 39,00€
Die Zahlangabe nennt die Lamellen Zahl
CNC Rückenplatte 5L
hinten ....... 34,00€
CNC Rückenplatte 5L St hinten ... 34,00€
CNC Rückenplatte 6L hinten ....... 34,00€
CNC Rückenplatte 7L hinten ....... 34,00€
Passt 1:1 plug&play
für -
alle gängigen Primär Antriebe aller Anbieter
Serie und Tuning -
Tellerfedern 1,5 und 1,6 mm aller Anbieter -
Lamellen aller Anbieter (meißt
im 5+6 Lamellen Satz geboten) -
Stahlscheiben aller Anbieter (im
5+6 Lamellen Satz enthalten)
Alle geschlossenen und
geschlitzten Stahlscheiben 0,6 mm passen -
Kupplungskern für 5 Lamellen Typ aller Anbieter -
Serieller Sicherungsring -
Serielle Druckplatten -
Nadelgelagerte Druckplatten
aller Anbieter
Details, Aufbau, Features : - 3 x höhere Kühlableitung
(AL Legierung + Öl Innenkühlung)
- Verstärkte Kernführung
(Zähne) - Kippfreie Zentrierung für Tellerfeder 1,5 & 1,6 mm
( Passige Klemmfassung für Tellerfeder = Zentrierung ) - 4 x feste M5 Aufnahme
( Inbus Verstärkt ) - Ölzuführung
+ Kühlung ins Zentrum ( Rotationsförderung Öl ) - Vergrößerte
Reibfläche mit Zentrierung -
Ölschlitze + Selbstreinigung - Sauber dosierter Druckpunkt, kleinster Ansprechhub - Verringerte Masseträgheit siehe
Effekt Innenrotor Zündung -
Alles drin woran viele andere Kupplungen nicht "Denken" - Nicht auf
Masse und Gewinn "Konstruiert". In Race Wars geboren
Kupplungspaket komplett Montiert
für Simson
M500 M700
S51, S70, Schwalbe KR51/2, SR Roller
mit geschlossene Stahlscheiben
K5
.................................. 99,00€
K5 St ............................. 109,00€
K6 .................................. 109,00€
K7 ..................................
119,00€
mit geschlitzte Stahlscheiben
K5 Race Edition
.......... 109,00€
K5 St Race Edition ...... 119,00€
K6 Race Edition
........... 119,00€
K7 Race Edition
........... 129,00€
alle auch K7 passen
1:1 ohne Änderungen in
jeden Primär Antrieb (Kupplungskorb)
für M53 M54 für
speziellen Kupplungskern tiefer eingedreht
Schwalbe KR51/1,
Star, Habicht, Sperber
direkt Verfügbar
Set Teile und Kupplungspaket komplett
hierfür im Kombi Kauf nadelgelagerte Druckplatte
zum Set Sparpreis 20,00€
|
|
|
|
Hinweise
zu St Stahl Performance
Seit Einführung von 5 Lamellen erfolgte es mit Reibbelägen auf Aluträger
Einfache Bauart. Der Begriff Tuning wertet die Billig
Produktion auf
Leider nutzen sich Alu Nasen am Kupplungskorb ab. Der Abrieb bleibt
glitzernd schwebend im Ölbad
Magnetisch aufgefangen werden kann der Alu Abrieb nicht. Bleibt also im Öl
schwebend bis zum bitteren Ende, Ölwechsel
Dann mit neuen Öl geht der Abrieb weiter. Alles beginnt von vorn. Aus Neuöl mach gleich wieder alt
......
Das Problem der Billigware besteht schon viele Jahre.
Verkaufspreise sind hoch gesetzt und deuten Hochwertigkeit an. Es ist
dennoch Billig Ware
Weil das Abrieb Problem viele Jahre bekannt ist und nervt musste
"etwas getan" werden
Heraus kamen dickere Nasen mit der Bezeichnung Verstärkt. Nun Teurer
und doch wieder Glitzer im Ölbad schwebend.
Bietet nahezu Jeder so an. ( Zufrieden das alle mit Glitzer Abrieb im
Ölbad leben müssen )
Im Tuningbereich tut sich Manches.
Vor allem wenns in erster Linie
gute Gewinne bringen soll gibts hinter Kulissen Bewegung
So wirds hinter anderen Kulissen ohne größeren Denk Aufwand nachgebaut und bringt auch Nachbauern gute Gewinne.
Was dabei fehlt ist Fortschritt und Weiter Entwicklung.
Um Abrieb zu Beenden wurde hier im Vorangang nicht mehr auf Alu Nasen
gesetzt.
Die Alu Nasen kann man Verstärken wie man will. Sie Enden nach wie
vor als
Glitzer Abrieb
Jeder Schmutz wird versucht vom ÖL fern zu halten. Aber Alu Abrieb,
Metall...
Längst Zeit für echten
Fortschritt. Material Wechsel
Reibbelag auf Stahlträger ( Stahl wie der Kupplungskorb )
gibt keine Abnutzung
Diese Beläge tragen die Bezeichnung St
Kann noch Härter ran genommen werden als alles Bisherige und wird
trotzdem kein Glitzer Abrieb ins Ölbad setzen
Schluss mit Alu Glitzer der nicht magnetisch Auffangbar ist. Um diesen
Kern gehts..... gings.
Grüße aus Suhl
|
|
Details zum Aufbau
|
|
Die Bauteile
erzeugen Reduktion der Gewichtsmasse auf 30% von Serie = 2/3 leichter
Durch das geringere Gewicht wird die Eigenbelastung geringer
Geringe Masse verbessert gleichzeitig die Beschleunigung
Es wird mehr Leistung am Hinterrad frei
Effekt Innenrotor Zündungen
|
|
|
Nadelgelagerte
Druckplatte CNC Suhl
Die Einzige die gleichzeitzig Stabilisator ist
für
Simson M500 M700 und M53
M54 Motoren
1:1 passend auf alle Kupplungen mit Tellerfeder
Nadelgelagerte
Druckplatten gibts in zig Versionen
Meißtens rund dank geringen
Herstellaufwand
Diese Druckplatten
stehen wie eine Wand vor der Kupplung
und verhindern inneren
Ölkreislauf. Auch mit Löcher darin ist
Schmieren und Kühlen
im Zentrum Chancenlos
Die
CNC Suhl Druckplatte stellt sich nicht in den Weg
Ist winzig Klein und
nutzt aktiv Rotation für Öltransport
Abmessungen nur 54 x 54 mm
- verstärkte Streben, sauberes Trennen
- 4 x M5 Schrauben Edelstahl (eingesenkt für Platz zum Öldeckel)
- Unterdrückt einseitiges Trennen der Federplatte + Tellerfeder
- Kühlkörper Funktion mit Ableitung der Reibwärme vom Federteller
- Direktschmierung des Nadellagers, Aufheizen Unmöglich
- Öl versorgte Innenkühlung + Schmierung der gesamten Kupplung
- Alle am Markt verfügbaren Deckelstopfen passen ( Alu und Plaste )
- für die Kupplungswelle sind M12 Muttern kurz und lang nutzbar
Im Set ist alles enthalten. Einbau plug&play
1 x Druckplatte CNC Alu mit Nadellager + Scheiben
1 x Madenschraube + Kontermutter
1 x Druckstück Zentrum mit Gegenhaltefunktion von außen
4 x Halteschrauben M5 Edelstahl Einstellen auch mit montierten Öldeckel geht ohne Sonderwerkzeug
Mit normale Steckschlüssel 5 und 12 mm + Inbus Schlüssel 2,5
Was man zu Hause hat...
Somit keine Extra Kosten für spezielles
Einstellwerkzeug Set
Preis hier: ........ 34,00€
auch direkt verfügbar
|
in allen Farben eloxiert verfügbar
|
|
|
Bitte beachten
Spiralfeder Kupplungspakete gibt es
für M53 M54 Motoren S50, KR51/1, Star, Habicht, Sperber, Duo 4/1
Neuerdings auch für M500 M700 Motoren S51, S70, KR51/2, Roller, Duo 4/2
Optisch nahezu gleich. Im technischen Aufbau jedoch mit Unterschiede
Deshalb bitte den Motortyp beachten. Beratung und Hilfe wird im Kontakt
geboten
|
|
|
Besonderheit am Markt
5 Lamellen Kupplungspaket für Simson
mit stufenlose Druckeinstellung
für M500 und M700 Motoren
S51, S70, Schwalbe KR51/2, SR Roller, Duo 4/2
- mit
Innenkühlung + Schmierung
- Federkraft stufenlos einstellbar
- Nadelgelagerte Druckplatte
integriert
- Einstellung von außen
ohne Spezialwerkzeug
- bis
25 PS belastbar
Bild oben:
5 Lamellen Paket inkl. Nadellagerung komplett ... 149,00€
Bild unten:
Paket mit Ruckdämpfung + Stabilisator................ 169,00€
auch direkt verfügbar
|
|
|
Besonderheit am Markt
5 Lamellen St Kupplungspaket für Simson
mit stufenlose Druckeinstellung
für M500 und M700 Motoren
S51, S70, Schwalbe KR51/2, SR Roller, Duo 4/2
St = Reibbeläge auf
Stahlträger,
nicht Alu das die
Meißten am Markt haben
und leider auch hohen
Abrieb erzeugt. Glitzer im Öl
Auch verstärkt, also breitere Nasen ändert es nicht
Alu Nasen auf Stahl
Kupplungskorb, logisch Alu gibt nach
St, Stahlträger sind
wesentlich stabiler, richtig verstärkt
Stahl Nasen auf Stahl Kupplungskorb, das hält
- mit
Innenkühlung + Schmierung
- Federkraft stufenlos einstellbar
- Nadelgelagerte Druckplatte
integriert
- Einstellung von außen
ohne Spezialwerkzeug
- bis
25 PS belastbar
Bild oben:
5 Lamellen Paket inkl. Nadellagerung komplett ... 149,00€
Bild unten:
Paket mit Ruckdämpfung + Stabilisator................ 169,00€
auch direkt verfügbar
|
|
|
Besonderheit am Markt
6 Lamellen Kupplungspaket für Simson
mit stufenlose Druckeinstellung
für M500 und M700 Motoren
S51, S70, Schwalbe KR51/2, SR Roller, Duo 4/2
- mit
Innenkühlung + Schmierung
- Federkraft stufenlos einstellbar
- Nadelgelagerte Druckplatte
integriert
- Einstellung von außen
ohne Spezialwerkzeug
- bis 30 PS belastbar
Bild oben:
6 Lamellen Paket inkl. Nadellagerung komplett ... 159,00€
Bild unten:
Paket mit Ruckdämpfung + Stabilisator................ 179,00€
auch direkt verfügbar
|
|
Bilder nachfolgend
|
K7R Race Edition
für Simson M500 und M700 Motoren
S51, Schwalbe KR51/2, SR Roller
inklusive Primärübersetzung +
Primärrad verstärkt 7 Lamellen Performance Kupplung komplett 1:1
einbaufertig plug & play für alle Serien und Tuning Motoren auf M500
M700 Basis
7 Lamellen 35 Nm bzw. 50 PS
für stärkste Motoren und BeanspruchungDas
Kürzel R steht für Ruck Dämpfung
Sie ist direkt im Paket integriert und hat eine weitere im Primärkorb
Quasi alles das eine Kupplung auf höchste Performence stellt
Gerade verzahnt, verstärkt, beide Zahnräder gehärtet + breiter
auf geringstes Gewicht optimiert mit Innenkühlung
6 Federn + stufenlose Druckeinstellung
X4 Nadellagerung auf der Kupplungswelle
inklusive seitengeführte
Nadellagerung
passend für Serien Kupplungslager, für Doppellager
und für Doppel Walzenlager
Nadelgelagerte Druckplatte mit Einstellung von außen
Kupplungskorb Alu hochfest 8 fach verschraubt
( nicht genietet weil Aufwand muss Reparatur und Zukunft beachten )
Reibbeläge Kevlar Schrägsatz (einzigartiger Stoff)
höchste Hitzebeständigkeit + geringster Abrieb bis fast Null
Stahllamellen mit Schräg Ölführungen mit verbesserter Kühlung
Performance Feder Druckplatte Alu hochfest mit Innenkühlung
Performance Rückenplatte
Alu hochfest mit Innenkühlung
4 Übersetzungen wählbar, alle
gehärtet + verstärkt, geradverzahnt
kurz 68:19 (Cross + Rennen)
mittel 65:20 (S51)
lang 62:21 (S70)
sehr lang 59:22 (für starke Motoren wie MTX, S160, S180)
Set Preis: 349,00€
|
|
|
|
Bitte beachten
Sport Primär Antriebe mit verringerten Gewicht in kurzer und längerer
Übersetzung gibt es für
M500 M700 Motoren S51, S70, KR51/2, Roller, Duo 4/2
Neuerdings auch
für M53 M54 Motoren S50, KR51/1, Star, Habicht, Sperber, Duo 4/1
Optisch nahezu gleich. Im technischen Aufbau jedoch mit Unterschiede
Als Anhaltspunkt: X4 ist für M500 M700 Motoren. X3 für M53 M54
Motoren
Deshalb bitte den Motortyp beachten. Beratung und Hilfe wird im Kontakt
geboten
|
|
Korrekte Einbau Reihenfolge
1) Anlaufscheibe 3mm ( ohne
Sicherungsring )
2) Axial Nadellager
3) Kupplungskorb mit Nadellager
4) Axial Nadellager
5) Distanzscheibe
( auswählen 1-2 mm Dicke je nach Welle
)
6) Kupplungspaket+Mutter M12+Sicherungsblech
X4R
Ruckgedämpft
mit
einstellbaren Dämpfungsgrad
Ruckdämpfung liegt im Kraftweg zwischen Primärverzahnung und
Kupplungswelle
Die Puffer Elemente federn alle Stöße ab
Damit gelangen keine Stöße mehr ins Getriebe
Schaltung und Zahnräder bleiben verschont
Halten höhere Kräfte stand
Best off für Rennen aller Art Straße und Cross
Für Serie und Tuning
Puffer Elemente im
Bild grün
Die gibts mit
verschiedene Härtestufen je Hubraum
|
Besonderheit am Markt
X4 und
X4R CNC Suhl
100% Nadelgelagerte Sport Primär
mit Primär Zahnrad
für M500 und M700
für Serie, Tuning und Renn Motoren
S51, Schwalbe KR51/2, SR Roller
Passt 1:1 auf Kupplungswellen mit
Serien Lager
Doppel Lager, Walzenlager und Doppel
Walzenlager
100% Nadellagerung 2 x Radial
+ 2 x Axial
Nadellager Seitenführung
1 x Außenseite Nr.4
1 x Innenseite Nr.2
2 x Zentrum Nr.3
Querkraftspiel 100% Aufhebung
Seitenspiel auf Null stellbar
Schont Primärverzahnung
Nasen der Kupplungsscheiben reiben nicht ab
inkl. höchste Laufruhe
- Sportlich geringe Schwungmasse
- schnellere Beschleunigung
- Zugang für Öl Zentrum Kühlung
- sehr leiser Lauf, Spielfrei rundum
- X4R Ruckgedämpft schont Getriebe und Wellen
X4 S51 Übersetzung
20:65 Zähne .......... 89,00€
X4 S70 Übersetzung 21:62
Zähne .......... 89,00€
X4R Ruckgedämpft S51 20:65 Zähne ...... 179,00€
X4R Ruckgedämpft S70 21:62
Zähne ...... 179,00€
alle nehmen 4, 5, 6 und
7 Lamellen auf
alle direkt verfügbar
|
|
|
|
Hinweise für X4
Nadelgelagerter Primär Antrieb
X4 Primär
Antriebe passen 1:1 in jedes vorhandene Motor System von Serie bis Tuning
X4 wird
unter anderem in Beschleunigungs Rennen mit 180 ccm verwendet. Hierbei in
Kombination mit Doppellager
Für Cross
Einsatz auch mit Doppel Walzenlager
X4 passt zu serielle Lager ebenso wie breitere Doppellager und
Doppel Walzenlager
Serien Lager
Hierfür werden wie seriell auch Sicherungsring und
Anlaufscheiben der Kupplungswelle verwendet
Optional kann der Sicherungsring weg gelassen werden. Hierfür
wird eine zusätzliche Anlaufscheibe platziert
Vorteil ist, das somit das Spiel zwischen Sicherungsring und
Lager verschwindet
Damit kann insgesamt auf
geringeres Spiel eingestellt werden
Doppel Lager
Hierfür wird der Sicherungsring und die Distanzscheiben auf
der Kupplungswelle weg gelassen
Es werden nur die
Scheiben verwendet die bei X4 Lieferung enthalten sind. Diese Scheiben sind
Gehärtet + Poliert
Doppel Walzenlager
Hierfür finden die Nadellager direkten Anlauf am
Zentrum der Walzenlager. Weil diese Gehärtet sind muss somit keine
gehärtete Distanzscheibe eingesetzt werden. Automatisch ist damit
Platz frei gegeben den beide Walzenlager ausfüllen
Ein genereller X4 Nadellager Effekt ist, das 6000er Lager
vollständig befreit werden von Seitenstützarbeit
Sie halten damit wesentlich länger. Die volle Kraft wird von
deutlich stärkeren Kupplungslager + Nadellager getragen
Es ist gleichzeitig die Basis den gesamten Primär Antrieb jegliche
Seitenkraft Spielfrei sanft abzurollen
Betreff Geradverzahnte Antriebe wurde am Massen Markt lange Zeit
Irreführend vermittelt, sie hätten keine Seitenkräfte
In der gestreuten Annahme die für Werbe- und Verkaufszwecke diente
wurden diese Antriebe meißt mit serielle
Anlaufscheiben belassen. Eben diese Scheiben zeigen anhand
Reibspuren das doch Seitenkräfte auftreten
Konkret in jeder Kurve bzw. Lageänderung
Übrigens... Geradverzahnte Antriebe hört man bereits aus einiger
Entfernung weil sie laute Geräuschkulisse erzeugen
Dies war der Hauptgrund
weshalb Schrägverzahnt in Serie ging obwohl deren Fertigung höheren Aufwand
hat als
Geradverzahnt. Im Tuning
Nachbau wird häufig Geradverzahnt angewendet. Hat weniger Aufwand
Mit umfangreicher Werbung
und Mainstream Arbeit wird auch Geglaubt es wäre besser
Je nachdem wo man seine "Bildung" her bezieht. Im
Endeffekt ist ein Primär Antrieb nicht nur Verzahnung
Das ganze Bauteil
zusammen leistet Arbeit und muss zum speziellen Zweck als Ganzes passen
Mit 1 Tonne Gewicht wie
es meißtens ist sind mehr Nachteile an Bord als Vorteile. Das gilt nicht nur
für den Rennsport
|
|
Nachfolgend Kupplungen speziell für M53 und M54 Motoren
S50, KR51/1 Schwalbe, SR4-2 Star,
SR4-3 Sperber, SR4-4 Habicht
Der Bereich wurde viele Jahre
vernachlässigt
So
manchen
Verkaufstrategen scheint
es nicht der Mühe Wert
Fortschritt
zu entwickeln bei Aussicht auf begrenzte Nachfrage und Stückzahlen
Gerade weil es die älteren Motoren sind, besteht um so höherer Bedarf
für moderne
Systeme
Das diese auch in High Tech verfügbar sind wird nachfolgend sichtbar
|
|
links CNC
Federteller rechts Serie Einfach
1:1 Tauschen ohne Sonderaufwand
Wie man im Bild der Form
entnehmen kann ist einiges Umgestaltet. Es sind Hochleistungs
Elemente aus dem Rennsport integriert A - Verstärkungen
B - Zuführungen für Öl C - verstärkte Linearführung
D - Nadellagerung für Druckstifte E - auf Beläge angepasste
Reibfläche
High Tech für M53 M54
Im Rennsport
sorgt es für dauerhaft zuverlässige Funktion unter Höchstbelastung
Für einfache Anwendung im Alltags Bereich steigert es absolute Langlebigkeit
Durch den 1:1
Tausch wird kein Wechsel auf
Tellerfeder erzwungen. Damit
entsteht auch kein
Platz Problem zum Öldeckel
Im Ergebnis funktioniert die Kupplung besser als
sonst übliche Tellerfeder Umbauten
|
Besonderheit am Markt
Umrüstsatz für M53 M54 Kupplungen
CNC Federteller mit nadelgelagerte Druckplatte
in einem Bauteil vereint
Damit lassen sich serielle
Kupplungen ändern auf 5 und 6 Lamellen ohne sonstigen Aufwand
ohne Platz Probleme zum Öldeckel für Schwalbe KR51/1, Star,
Habicht, Sperber
Technische Vorteile -
verstärkte kippfreie Linearführung -
Druckstifte sind Verschleißfrei Nadelgelagert - passgenaue Reibfläche + Beläge Selbstreinigend -
Direkt Innenschmierung + Innenkühlung - Ableitung von Reibhitze - bis
25 PS belastbar - Einbau Plug&play - Einstellbar von
außen ohne Spezialwerkzeug
Federteller mit
Nadellager .......................... 49,00€
dazu passender Lamellen Satz
5 Lamellen + 4 x Stahlscheiben ............ 30,00€
6 Lamellen + 5 x Stahlscheiben ............ 35,00€
5 Lamellen St + 4 x Stahlscheiben ......... 35,00€
direkt verfügbar
|
|
|
|
|
|
Kupplungspakete
mit Tellerfeder haben breitere Bauform, liegen enger am Öldeckel
und erzeugen deshalb in
M53 M54 Motoren Platzprobleme mit Begrenzungen
Sie sind nicht im Druck stufenlos einstellbar
Kupplungspakete mit
Spiralfedern haben diese Nachteile nicht
Mit der CNC Bauweise sind
weitere Vorteile an Bord
Geringeres Gewicht, 3 x schnellere Kühlableitung
stufenlose Druckeinstellung, keine Stifte zur Sicherung der Federn
erforderlich
Innenschmierung und Innenkühlung
sind an Bord
Nadelgelagerte Druckplatte ist im System integriert
sogar 6 Lamellen finden ausreichend Platz
Best off M53 M54
|
|
|
mit
nadelgelagerte
Druckplatte
+ aktive Öl Rotation
+ Federdruck stufenlos Einstellbar |
|
mit
Ruckdämpfung
+ Stabilisator
+ nadelgelagerte
Druckplatte
+ aktive Öl Rotation
+ Federdruck stufenlos Einstellbar |
|
5 Lamellen Kupplungspaket
CNC Alu High Performance
für M53 M54 Simson Motoren
S50, KR51/1, Star, Habicht, Sperber
mit K5 Tuning Reibbeläge
optimale Kraftübertragung für
63er, 75er und
90er
- mit
Innenkühlung + Schmierung
- Federkraft stufenlos einstellbar
- Nadelgelagerte Druckplatte
integriert
- Einstellung von außen
ohne Spezialwerkzeug
- bis
25 PS belastbar
Bild oben:
5 Lamellen Paket inkl. Nadellagerung komplett ... 149,00€
Bild unten:
Paket mit Ruckdämpfung + Stabilisator................ 169,00€
auch direkt verfügbar
|
|
Alle S50, KR51/1, Star, Habicht, Sperber haben Motoren der Baureihe M53 ( 3 Gang
) und M54 ( 4 Gang )
Diese Schaltungen arbeiten mit seitlichen Zapfeneingriff in die
Zahnräder und somit harten Direkteingriff
Deshalb muss Gefühlvolles Schalten erfolgen
Das trifft schon auf 50 ccm Serien Motoren zu. Mit Tuning
Motoren erst recht und fällt nicht Jeden leicht
Hierfür wird Ruckdämpfung ins System platziert zwischen Primärverzahnung und Kupplungswelle
Das kann direkt im Primär Antrieb oder auch im Kupplungspaket
erfolgen. Auch in beiden gleichzeitig
In beiden Fällen wird der harte Direkteingriff mit
vorgelagerte Puffer Abgefedert
Ruckstöße die sonst Abnutzung Erzeugen werden damit von den
Zahnrädern und Zapfeneingriffen fern gehalten
Mit Ruckdämpfung kann schnelles Schalten erfolgen. Alle
Bauteile vertragen sogar höhere Leistung
Werden beide Ruckdämpfungen kombiniert Kupplungspaket +
Primärantrieb, sind damit auch stärkste Motoren
im Soziusbetrieb und Renneinsatz sicher
Als Besonderheit sind die Ruckdämpfungen Zerlegbar und können
weich, mittel und hart gestellt werden
Zu Erwähnen ist, das die Bauteile sehr stabil ausgelegt sind
Schrauben brechen nicht gleich weg wie bei manchen Tuning
Kupplungen am Markt
Auch ist der Aufbau in sich logisch und erfordert keine
"zuerst dies dann das" Bauanleitung
Diese Kupplungen leisten mehr als viele andere Versprechen
|
|
|
mit
nadelgelagerte
Druckplatte
+ aktive Öl Rotation
+ Federdruck stufenlos Einstellbar |
|
mit
Ruckdämpfung
+ Stabilisator
+ nadelgelagerte
Druckplatte
+ aktive Öl Rotation
+ Federdruck stufenlos Einstellbar |
|
5 Lamellen Kupplungspaket
CNC St High Performance
für M53 M54 Simson Motoren
S50, KR51/1, Star, Habicht, Sperber
mit K5St
Reibbeläge auf Stahlträger
Nasen Abnutzfrei,
keine Glitzerspäne im Öl
Verstärkte Kraftübertragung für
63er, 75er und
90er
- mit
Innenkühlung + Schmierung
- Federkraft stufenlos einstellbar
-
Nadelgelagerte Druckplatte
integriert
- Einstellung von außen
ohne Spezialwerkzeug
-
bis
25 PS belastbar
Bild oben:
5 Lamellen Paket inkl. Nadellagerung komplett ...149,00€
Bild unten:
Paket mit Ruckdämpfung + Stabilisator............... 169,00€
auch direkt verfügbar
|
|
|
mit
nadelgelagerte
Druckplatte
+ aktive Öl Rotation
+ Federdruck stufenlos Einstellbar |
|
mit
Ruckdämpfung
+ Stabilisator
+ nadelgelagerte
Druckplatte
+ aktive Öl Rotation
+ Federdruck stufenlos Einstellbar |
|
6 Lamellen Kupplungspaket
CNC Alu High Performance
für M53 M54 Simson Motoren
S50, KR51/1, Star, Habicht, Sperber
mit K6 Tuning Reibbeläge
höhere Kraftübertragung für
63er, 75er und
90er
- mit
Innenkühlung + Schmierung
- Federkraft stufenlos einstellbar
- Nadelgelagerte
Druckplatte integriert
- Einstellung von außen
ohne Spezialwerkzeug
-
bis 30 PS belastbar
Bild oben:
6 Lamellen Paket inkl. Nadellagerung komplett ... 159,00€
Bild unten:
Paket mit Ruckdämpfung + Stabilisator................ 179,00€
auch direkt verfügbar
|
|
Stufenlose
Einstellung der Federkraft erfolgt über 4 Schrauben (
in den Bildern schwarz )
Diese Schrauben haben einen Spannbereich von je ca. 10 Umdrehungen
Bei ca. 5 Umdrehungen (Mittenstellung) ist ca. die serielle
Federkraft erreicht
Mit weiteren Drehen bzw. Spannen wird die Federkraft erhöht bis zur
doppelten Serienkraft
Mit dem 4 Feder System + 4 Schrauben wird gleichzeitig paralleles Trennen eingestellt
( Synchron )
Das ist mit
dem seriell starren 4 Stifte System leider nicht machbar
Stufenlos Einstellbar kann nun also jede einzelne Feder auf die Anderen abgestimmt
werden bis der
Federteller parallel Trennt bzw. Öffnet. Einfach Kupplungshebel
ziehen und prüfen
Die Stelle die später öffnet wird auf weniger Federdruck gestellt
und schon wird es parallel
Ebenso kann man auch der Stelle die früher öffnet mehr Federkraft
geben
Quasi Kinderleicht in wenigen Minuten geschafft. Die Einstellung
bleibt dann dauerhaft
Die selbe Kupplung kann auf 6 Lamellen gerüstet
werden, auch später Nachträglich
Auch mit 6 Lamellen rückt der Federteller nicht näher an den Öldeckel als
ein serielles 4 Lamellen Paket
Was
Ölschmierung und Kühlung betrifft, der Aufbau arbeitet wie eine Pumpe deren
Leistung und Durchsatz mit steigender
Belastung bzw. Drehzahl zunimmt. Völlig anderes
Prinzip als das Serielle,
das einzig auf Schleudern außen setzt
Je mehr hier Beansprucht wird, um so mehr Öl Kühlung tritt automatisch entgegen.
Nichts wird
heißer als das Öl erlaubt
Es ist kein
Sonderöl erforderlich und dennoch gibts keine
blau geglühten Stahlscheiben
Nicht mal abenteuerlich geschlitzte Stahlscheiben sind erforderlich
weil das Hitzeübel direkt an der Wurzel verhindert und
gekühlt wird, im Zentrum der Kupplung. Für Extrem Einsätze sind die Kupplungspakete mit Stabilisatoren
bestückt
Eigentlich ein Bereich der Rennsport Oberklasse. Jedoch im Alltag mit
hoher Gewichtsbelastung ebenso Nützlich
|
|
Korrekte Einbau Reihenfolge
Kinderleicht
1) Axial Nadellager ( direkt ans Kupplungslager )
2) Kupplungskorb mit Nadellager auf die Welle
3) Axial Nadellager auf die Welle
4) Kupplungspaket einsetzen, fest ziehen, sichern
Hinweis:
Nur 1 Scheibe wird benötigt
Die anderen 3
Scheiben können weg gelassen
werden und dienen zum
Grundeinstellen bzw. Ersatz
X3R Ruckgedämpft
mit
einstellbaren Dämpfungsgrad
M53 und M54 Schaltungen haben
kein Kugel Prinzip und arbeiten mit seitlichen
Zapfeneingriff: Harter Direkteingriff
Deshalb muss Gefühlvolles Schalten erfolgenRuckdämpfung
liegt im Kraftweg zwischen Primärverzahnung und Kupplungswelle
Die Puffer Elemente federn alle Stöße ab
Damit gelangen keine Stöße mehr ins Getriebe
Schaltung und Zahnräder bleiben verschont
|
Besonderheit am Markt
X3 und X3R CNC Suhl
100% Nadelgelagerte Sport Primär
mit Primär Zahnrad
für Simson M53 und M54
Motoren
Serie, Tuning und Renn Motoren
S50, Schwalbe KR51/1, Star, Habicht, Sperber, Duo 4/1
100%
Nadellagerung
inkl. nadelgelagerte Seitenführung
höchste Haltbarkeit + höchste Laufruhe
Das Simson Werk hat S51 und
S70 seriell je eine eigene
Übersetzung verpasst. Aus guten Grund weil der 70er
mehr Kraft und Tempo erreicht
Für M53 / M54 gab es nur 50 ccm
und deshalb einheitliche Übersetzung
Seit es 63er, 75er und 90er Tuning gibt ist auch hierzu
eine längere Primär Übersetzung der ergänzende Vorteil
Kein Drehzahlorgeln mehr bei höheren Tempo
Motor wird geschont, lebt länger, Kraftstoffverbrauch sinkt
Nadellagerung
1 x Innenseite
( Nr.1 )
1 x Zentrum
( Nr.2 )
1 x Außenseite
( Nr.3 )
Es werden keine Sonderwerkzeuge benötigt
Keinerlei Anpassungen am Motorgehäuse erforderlich
Einbau 1:1 plug&play in jedes Serien Gehäuse
Seitenspiel auf Null stellbar
Schont Primärverzahnung
Nasen der Kupplungsscheiben reiben nicht ab
inkl. höchste Laufruhe
- Sportlich geringe Schwungmasse
- schnellere Beschleunigung
- Zugang für Öl Zentrum Kühlung
- sehr leiser Lauf, Spielfrei rundum
- X3R Ruckgedämpft schont Getriebe und Wellen
X3S Serien Übersetzung
20:65 Zähne .......... 99,00€
X3L längere Übersetzung 21:62 Zähne ......... 99,00€
X3RS Ruckgedämpft 20:65 Zähne ..........
179,00€
X3RL Ruckgedämpft 21:62 Zähne ...........
179,00€
alle nehmen 4, 5, 6 und
7 Lamellen auf
direkt verfügbar
|
|
|
|
Im Bild Typ B
70 bis 90 ccm
|
Besonderheit am Markt
Spezial Kurbelwelle verstärkt für Simson
in GS Bauweise für Serie und Sport
44 Hub, 85 mm Pleuel
Typ A für 50 und 60 ccm
Typ B für 70 bis 90 ccm
Diese Wellen sind wie es die
Simson Werk Sportabteilung Suhl vormachte
Auf den 1. Blick wie Serie. Auf den 2. (genaueren)
Blick
ist es Bauart GS
Kleinserie aus dem Sporteinsatz
Deutlich leichtere Schwert Pleuel + Verstärkte Lagerung
Wellenmasse gesamt auf Sport tariert
Arbeiten Flüssiger und Williger
in der Beschleunigung über das gesamte Nutzband
Schnellere Beschleunigung + höheres Endtempo
Prüfstandmessungen bestätigen höhere Leistung
Die Stabilität nimmt es mit jeder Big Bore Welle auf
Die Wellen können für normale Motorgehäuse und
auch für Doppellager genutzt werden
Nutzband bis 16000 U/min stabil
Für Schlitzgesteuert und Membran Motoren
Bestens geeignet für Serie bis hin zu Renneinsatz
Welle mit Pleuel oben
geführt........... 89,00€
Welle mit Pleuel
unten geführt......... 109,00€
auch direkt verfügbar
|
Hinweise
zu Schwertpleuel:
Rein technisch
sollte Pleuelmasse Null Gramm Gewicht besitzen. Kolben übrigens auch
Das wäre das Optimum für effizienten Motorlauf. Da jedoch Null nicht geht sollte das Gewicht
nahe Null bleiben
Jedes Gramm mehr setzt der Arbeitsleistung Wiederstand entgegen.
Verpulvert Energie
Verständlich das Rennmotoren wie auch Simson GS Kleinserien leichte Pleuel in Schwertform besitzen
Wenn dabei 5 Km/h mehr Endtempo und zudem schnellere Beschleunigung
entsteht ist es kein Hexenwerk
Nur eine logische Tatsache. Allerdings
wenn schon Pleuel in Schwert Form dann aber
auch Leichter
Ursprünglich
hatte gerade das leichter machen zur Schwert
Form geführt
Am heutigem
Markt muss man jedoch Unterscheiden ob Schwertform noch mit leichter machen zu
tun hat
oder einfach nur schwer zum Verkaufen dient. Je Namhafter Anbieter
sind um so liebevoller wird der Begriff
Schwert zum Verkaufen verwendet. Wenn dabei der Begriff
Strömungsgünstig steht ist klar, das der Sinn von
Schwert nicht Verstanden ist. Denn Pleuel und Luftmenge laufen eine
halbe Runde bei nahezu gleichen Tempo
Dann geht die Füllung durch die Spülkanäle und Tschüss, der
nächste Fülltakt bitte
Allgemein
wird gern angenommen das die Schwertform etwas mit Strömungsgünstig zu tun
hätte
Ja Strömungsgünstig ist die Form aber es ist nicht der Grund der zur
Form führte
So wie es Käufer und Laien annehmen gehen auch manche Anbieter ans
Werk und setzen den Begriff
Strömungsgünstig zum besseren Verkauf ein. Damit ist dann
Irreführung am tatsächlichen Nutzen vorbei
So wird gern übermalt das dieses Pleuel meißt so schwer wie Serie
ist. Gute Ablenkung
Der eigentliche Sinn von Schwertpleuel ist damit nicht erfüllt,
nämlich leichter und zwar richtig
Der Motor arbeitet mit schweren Pleuel nicht besser als mit jeder
sonstigen Kurbelwelle die es schon für Lau gibt
Die Schwertform bringt dazu garnichts wenn es nicht tatsächlich auch
Leichter ist
Sieht nur eben Imposanter aus. Die Werbung klingt so schön und der
Firmen Name auch
Kurbelwellen werden mit immer mehr Masse angeboten als würde mehr Masse mehr
Klasse sein
Dazu stehen dann Begriffe wie Big Bore oder verstärkt usw.
Der Trend geht schon jahrelang in die falsche Richtung
Alles verirrte Wege denn das Optimum liegt bei Null Masse
|
|
|
Spezial Kurbelwelle für Simson
verstärkt für Serie und Tuning
48 Hub, 85 mm Pleuel
für 90 bis 110 ccm
Auch diese
Wellen sind wie es
Simson
Werk Sportabteilung Suhl vormachte
Für Sportzwecke getrimmte Masse mit
verstärkte Lagerung + deutlich leichtere Schwert Pleuel
Der Unterschied zu sonstige Kurbelwellen senkt
Lagerbelastung und setzt bis rund 10 Km/h mehr
frei
passend für Serienlager, Walzenlager und Doppellager
Dichtring 17x47x7 nur bei Doppellager
Welle mit Pleuel oben
geführt......... 149,00€
Welle mit Pleuel
unten geführt......... 169,00€
auch direkt verfügbar
|
|
Ein Wort zu Kurbelwellen,
Aufbau und Masse. Pleuel war voran Benannt
Ähnlich läufts an den Hubwangen. Oft ist die Optik besser ausgeprägt als die Technik.
Die Werbung sowieso.
Plaste in Wangen erscheint noch besser weil höhere Füllung
So präsentiert
sich Massenfertigung aus billiger Import Herstellung
Lass so eine Welle
beim Hersteller 10,00€ kosten
Am Markt mit
Werbung Aufgeblasen + Worte wie Tuning, Renn usw. geht sie für 100,00€ übern
Tisch
Kannst auch 300 hin legen. Und was kauft man
dabei ?
Eigentlich den Anschein des Firmen Namens.
Plasteeinsätze in den Wangen Verjüngen sich nach innen Kegelig
je tiefer es in die Bohrung geht
Die Bohrungen sind
also nicht durchgängig Zylindrisch wie man von außen Optisch vermuten würde
Folglich kommt mit der Tiefe mehr Stahl und mit dem auch mehr Gewicht
auf dieser KW Seite, der Pleuel Seite
Das Gewicht erscheint nur
außen Optisch verringert
Schon hat die
Welle eine Gewichtsverteilung die so garnicht zu Tuning oder Rennsport passt
Sieht halt schön
aus
Schweres Pleuel +
schwere Wangen. Tuning bzw.
Rennsport braucht jedoch genau anders herum, nämlich Leichter
Alustopfen in den Wangen. Auch das ist
Billig Massenfertigung mit noch mehr Gewicht als Plaste
All diese Wellen haben nichts mit den hier vorgestellten Wellen gemein.
Das genaue Gegenteil
Auch Big Bore Kurbelwellen sind anders orientiert. Big Bore =
Verstärkt und das auf einfachsten Herstellweg
Gehe in die Entstehungsgeschichte und sehe was da eigentlich vorging.
Kurbelwellen aus DDR Fertigung waren der Anlass. Speziell deren
Nadellager, konkret das Untere
Die Nadellager haben unter Tuning Belastung nicht lange gehalten
So wurden untere Nadellager mit 1 mm mehr Nadellänge gesucht und
eingebaut
Ansonsten Welle und Pleuel in Doppel T-Form blieb erhalten. Big Bore
war Geboren
Eine Welle wie Serie mit anderen Lager. Nun für dreifachen Preis
Verkaufbar geworden. Big Bore.
Um den Status Big
Bore zu erfüllen war und ist nichts Weiteres nötig.
Heutzutage ist es noch etwas Ausgefeilter. Inzwischen wird nicht mehr
jede Welle einzeln Zerlegt
Neues Nadellager rein und Welle wieder zusammen setzen +
Richten.
Mancher Tuning Bude ist diese Arbeit und der Zeitaufwand zu
viel.
Erst recht wenn Anklickmaschinen Aufträge annehmen. Einpacken +
Verschicken. Nicht erst Zeit mit Arbeit verbringen.
Heute kommts fertig vom Billig Hersteller. Spanien, Portugal
Auch billigste China Ware hat schon stärkere Nadellager als ehemals
DDR
So gesehen müssten alle heutigen Wellen Big Bore genannt werden.
Im Laufe der Zeit sind Wangenbreiten gewachsen. Auch das wird schon
fertig Angeliefert.
Breitere Wangen, mehr Masse in Werbeworte gepackt wie verstärkte
Hubzapfen Aufnahme. Geringes KW Raum Volumen
Es ist mehr Masse die bewegt sein will und eben Beschleunigung
bremst. Im Begriff Big Bore ist das alles drin
Vieles an Big Bore ist Mythos der zum Verkauf Erschaffen
wurde. Ab und an ein Update
Mit ähnlichen Wortschöpfungen und Vorgängen läuft vieles im Tuning
Markt.
Aus Billig Einkauf wird teuer Verkauf. Wie auch immer sich das Teil
nennt.
An große Forschung glauben wie damals im Simson Werk ?
Die hier vorgestellten Wellen sind
der Weg den schon die Sportabteilung Suhl ging
Geringstes Verzögerungsverhalten im Kombination mit erhöhte
Stabilität
Mal eben 5 - 10 Km/h mehr zeigt was sonstige Wellen unterdrücken
Das gilt schon ab Serienmotor. Für Tuning macht es sich noch mehr bemerkbar
Der Unterschied ist für Jeden direkt beim Fahren spürbar ohne komplizierten Messaufwand
Allgemeines zu
Silberlager bzw. Verkupfert. Die Beschichtung ist A Wärmeleitend und B
Ölhaftend
Leider lässt sich nicht verhindern das die Beschichtungen durch Reibung des
Nadelkäfigs im Pleuelauge Abnutzen
Nach ca. 1000 km ist ein Großteil der Beschichtung zB. Silber bereits wieder
weg. Es bleibt der nackte Rollenkörper
Frag in Werkstätten die täglich Montieren. Es ist so
Silber passt ideal zu Rennmotoren die im Grenzbereich arbeiten und nach
jedem Rennen zerlegt und ausgewertet werden
Hingegen für Alltags Motoren ist Beschichtung kurzlebige
Augenwäscherei die von außen nicht bemerkt wird
Von daher sollte man keine zu hohe Bewertung zB. auf Kupfer oder
Silber setzen
Beschichtungen sind nicht das Qualitätsmerkmal von Nadellager. Vielmehr ist es
deren Rollen Dimensionierung
Silber = gute Rollen Dimensionen ist leider ein fehlgeleiteter
Trugschluss. Viele Kupferlager haben die gleichen
Rollen Dimensionen und sind daher auch in gleicher Höhe und
Lebensdauer Belastbar
In Zeiten Import und Herstellung aus Taiwan ist so manche "Super
Tuning Kurbelwelle" mit diesem Material bestückt
Ohne das es Käufer wissen oder Werbung darauf hinweist
|
|
aus Wettbewerbsgründen Abbildung der
BigBore Version
|
Kurbelwellen Racing für Simson
verstärkt, gehärtet
geschmiedeter Chromstahl
Typ Racing High End
geschmiedetes poliertes Schwertpleuel
unten geführt + Silberlager
( Sportabteilung Werk
Suhl )
44 Hub 85 mm
............ 109,00€ ( Serien Grunddaten auf Racing Art)
48 Hub 85 mm ............. 149,00€ ( 95er und 110er
)
50 Hub 85 mm ............ 149,00€ ( ab 110 ccm
aufwärts)
50 Hub 90 mm ............ 159,00€ ( zum Aufrüsten
bestehender 48er )
52 Hub 90 mm ............ 159,00€ ( zum Aufrüsten
bestehender 48er )
54 Hub 90 mm ............ 159,00€ ( zum Aufrüsten
bestehender 48er )
MTX 130 Pleuel 97mm..159,00€ ( für Sportbereich )
MTX 130 Pleuel 105mm169,00€ ( nicht Sport Bereich, zu viel Masse )
MTX 140 ....................... 159,00€ ( für Sportbereich )
S160 .............................. 169,00€ ( No comment )
S180 ............................. 169,00€ ( No comment )
alle Wellen einzeln fein gewuchtet ausgerichtet
fertig eingesetzte Passfedern + M10 Muttern + Sicherung
passend für Serienlager, Walzenlager und Doppellager
bei Doppellager Dichtring 17x47x7
passend für beide Systeme Serie A und Tuning B
A - Lagersicherung mit Federring bei Einzel + Doppellager
B - Lagerung mit Kappenfassung
passend für luftgekühlt und Wasserpumpen Antrieb li + re
|
|
|
Verstärkte Getriebe
für Simson M500
M700
4
Gang Getriebe mit langen 1.Gang
1.Gang - 10:42
2.Gang - 16:40
3.Gang - 19:36
4.Gang - 22:34
Preis: 190,00€
direkt verfügbar
|
|
|
5
Gang Getriebe verstärkt
mit langen 1.+2.Gang Zahnräder breiter
3 Punkt 6 Kugel Arretierung
verstärkter Ziehkeil
gehärtete Anlaufscheiben
1.Gang - 10:43
2.Gang - 15:39
3.Gang - 19:36
4.Gang - 22:34
5.Gang - 24:32
Preis: 240,00€
direkt verfügbar
|
Details
|
|
|
|
Spezial 5 Gang Getriebe
verstärkt
für Membran Motoren von 90M bis MTX
mit langen 1.+2.Gang Zahnräder breiter
mit langen 4.+5.Gang
3 Punkt 6 Kugel Arretierung
verstärkter Ziehkeil
gehärtete Anlaufscheiben
1.Gang - 10:43
2.Gang - 15:39
3.Gang - 19:36
4.Gang - 23:34
5.Gang - 25:31
Preis: 289,00€
direkt verfügbar
|
|
Hinweise
Stark getunte Motoren können mit
übliche 5 Gang
Getriebe nicht ihre volle Stärke
Ausspielen
Es liegt daran das die Gang Stufen eigentlich für
Serien Motoren Entwickelt sind
Kurzer oder Langer 1. 2. Gang sind darin nur
kleine Rand Versuche für Durchschnitts Tuning
Echten Renn Motoren hilft es wenig bzw. nichts
Die meißten Artikel, so auch Getriebe sind in aller
Regel auf Massen Umsatz und Gewinn getrimmt
Wenig Verständnis für Renn Motoren
Teuerste verstärkte Getriebe werden von 60 ccm
Renn Motoren Zerlegt. Massen Material eben
Die volle Thematik zeigt sich wenn 2
identische Motoren direkten Vergleich Antreten
Spezial Getriebe verwandeln
den Laufchrakter
das der äußere Eindruck entsteht es würde sich
um 2 völlig verschiedene Motoren handeln
Seitdem Spezial Getriebe eingesetzt werden
haben sich Rundenzeiten rapide Verkürzt
Ein großes Wunder ist es nicht
Der Motor bleibt "einfach nur" Dauerhaft
im stärksten Nutzband Abschnitt
|
5 Gang Sondergetriebe für
Sporteinsatz
Straßenrennen und
Beschleunigungsrennen
Speziell für Cross Rennen mit Sonderaufbau
seit 6 Jahren 100% Ausfallfrei
Zahnräder Gesintert Gehärtet
Verstärkt volle
Breite 10 mm
3 Punkt 6 Kugel Arretierung
verstärkter Ziehkeil mit verbesserte Rastkontur
Für 60 bis 110 ccm
1.Gang - 16:40 Breite 10 mm
2.Gang - xx : xx Breite 10 mm
3.Gang - xx : xx Breite xx mm
4.Gang - xx : xx Breite xx mm
5.Gang - 25:31 Breite 7 mm
inklusive
passendes Kickstrarterrad
Preis: 289,00€
Lose Satz zum Umrüsten vorhandener Getriebe 149,00€
Darin enthalten
Zahnräder, Kupplungswelle und Kickstarterrad
Für stärkere Membran Motoren
mit großen Hubraum
1.Gang - 16:40 Breite 10 mm
2.Gang - xx : xx Breite 10 mm
3.Gang - xx : xx Breite xx mm
4.Gang - xx : xx Breite xx mm
5.Gang - 26:31 Breite 7 mm
inklusive
passendes Kickstrarterrad
Preis: 289,00€
Lose Satz zum Umrüsten vorhandener Getriebe 149,00€
Darin enthalten
Zahnräder, Kupplungswelle und Kickstarterrad
alle direkt Verfügbar
|
|
Große Hubräume
brauchen stärkere Getriebe und so wird beides in einem Erforscht. Zig Jahre
schon.
Gerne Erklärt man es auch. Gibt Bilder und Diagramm Angaben dazu
Warum Gesintert und breitere Zahnräder ? Passend für welchen
Hubraum bis welchen Gang ?
Die andere Sache ist die...
Wer Massen Umsatz für Gewinn Betreibt hat
selten eigene Ideen + Forschung
Der Tag und Gedanken sind Gefüllt mit Umsatz und Gewinn machen
Einmal Angestellte im Haus wollen die auch jeden Monat Gefüttert
sein.
Gern wird bequem Abgeschaut was Andere in Mühe und Aufwendig jahrelanger Entwicklung Vorleisten
Dabei passieren Dinge die unter den Tisch fallen. Am Kunden nicht
ankommen und um so leichter Gewinnkassen füllen
Sintern zum Beispiel ist deswegen so Unbekannt weil es Nachbauer auf
Billigkurs weg lassen.
Sintern weg lassen lässt auch jede Info dazu weg. Ein Wort Ersatz
für gute Werbung lautet dann Gehärtet oder Verstärkt
So geht gehärtete Billigfertigung zu Höchstpreise an Kunden.
Sintern kommt darin einfach nicht mehr vor.
Progressive Abstufung kennt seitdem auch niemand mehr weil sich
"alles" an Serien Übersetzung orientiert.
Die Fertigung, der Vertrieb, die Vermarktung und Werbung. Alles muss
zu Masse passen.
Meißt GmbHs Bedienen sich so. Aus solchen Vorgängen Gelernt ist hier kein 1:1 Bild. Ebenso sind X Werte Angegeben
So findet der Nutzen dort statt wo es sein soll. In Motoren für Fahrer
und Rennen statt in fremden Taschen
Als Beispiel: Kurzer, mittlerer, langer 1.Gang gibts vom Fließband
für alle Motoren und Hubräume
Kein Hinweis Lesbar das immer nur ein Bestimmter zu einem bestimmten
Motor passt
Es geht noch besser. Anklicksysteme stehen bereit und jeder kann frei
wählen. Muss wählen ohne die Folgen zu kennen
So landen Getriebestufungen in 60 ccm Motoren die eigentlich für
180er Entwickelt wurden
180er brauchts, 60er nicht. Merkt
man dann erst wenn längst Eingebaut
Zum Passproblem gesellt sich begrenzte Haltbarkeit weil so manche
Verstärkung einfach nicht für Höheres hält
Siehe 60er Rennmotor der Getriebe zerlegt die sonst im Alltag für 110er
genutzt werden
Material und Fertigung sind eben doch kostensparende Fertigung aus Gewinn
geboren
Die Vertriebsart inklusive.
Renn Motoren brauchen Spezielles. Alles andere als frei wählen können
aus Billigfertigung.
|
|
Sonderhinweis für Duo 4/2
Hierzu kann in 4 und 5
Gang Getriebe ein Rückwärtsgang
eingefügt werden
Bei 5 Gang somit Schaltfolge: R-0-1-2-3-4
Der serielle Kontaktschalter zeigt den Leerlauf an. Ein weiterer
Kontaktschalter den Rückwärtsgang
Unfreiwilliges Anfahren an der Ampel rückwärts ?
Dagegen kann eine mechanische Sperre aktiviert werden die den Rückwärtsgang
gesichert frei gibt
A) Bedienung zuverlässig über Hebel + Bowdenzug
B) Bedienung per Schalter + Elektromagnet
DUO ohne Rückwärtsgang geht, mit gehts besser
|
|
|
Getriebe Verstärkung 40 A
Gänge 1, 2 und 3
Für 85 bis 130 ccm,
MTX 130
ab ca. 110M benötigt
Bis 40 PS belastbar
Festrad + Losrad Paare in
Racing Ausführung
Keine Änderung für Gehäuse,
Wellen und Schaltteile erforderlich
kein spezielles Kickrad
erforderlich
- Zahnräder
breiter + verstärkt + härteres Material + Geschmiedet
langer 1. Gang: 10:42 breiter
2. Gang: 16:40 breiter
3. Gang: 19:36
Set Preis: 99,00€
auch Verfügbar in
langer 1. Gang: 10:43 breiter
langer 2. Gang: 15:39 breiter
3. Gang: 19:36
|
|
|
the winner is ...
Getriebe Verstärkung 50 B
Spezialgetriebe für höchste Motorkraft
Übersetzung gestreckt + progressiv
Gänge 1 bis 5Entwickelt für
stärkste Motoren mit
Leistungsreserven
110 bis 210 ccm, auch MTX
Bis 50 PS belastbar
- Festrad + Losrad Paare in
Racing Ausführung
- Zahnräder breiter + verstärkt +
härteres Material + Geschmiedet
Keine Änderung für Gehäuse,
Wellen und Schaltteile erforderlich
kein spezielles Kickrad
erforderlich
progressiv abgestimmte Gang Anschlüsse
progressiv verteilte
Zahnradbreiten
langer 1. Gang : 10:43
langer 2. Gang : 17:40
langer 3. Gang : 20:35
langer 4. Gang : 23:34
langer 5. Gang : 25:31
Set Preis: 149,00€
|
|
An der Stelle ein
Hinweis:
Zahnrad Paarungen werden mit einer ungeraden Zähnezahl gewählt
Damit sich 2 Zähne
nicht zu oft begegnen und der Abrieb diesen Treffen folgt
Zum Beispiel eine
Paarung 20:18 ist alles andere als gut gemeint
Hingegen 20:17 erfüllt
das Anliegen
Sogar Anbieter von
Tuning Getriebe fällt diese einfache Regel schwer ...
|
|
Dieser
Runddeckel benötigt keine Papierdichtung
Die Abdichtung erfolgt mit O-Ring
der im Set
enthalten ist
|
Öldeckel klein rund für Simson
CNC Suhl
für M53 und M54 Motoren
KR51/1, S50, Star, Habicht, Sperber
mit Ölkontrollfenster Glas Levelanzeige
inklusive O-Ring Abdichtung am Deckel
inklusive 2 Schrauben Edelstahl
Einbau 1:1 plug&play
Deckel und
Schrauben sind bündig eingesenkt
SET Preis
................19,00€
auch direkt verfügbar
|
|
|
Besonderheit am Markt
CNC Alu Motordeckel
für Simson Kupplungsdeckel mit internen Ölkühler
passend für alle Serien und Tuning
Motoren
S51, Roller SR,
Schwalbe KR51/2
selbsttätiger Ölumlauf + Kühlung
+ Schaumbremse
Öl Einfüllung mit leichteren Zugang
Öl Ablass links seitig integriert
deutlich bessere Entleerung + Handhabung
zentral gesetztes Oval Sichtfenster, korrekte Levelzeige
Variante A Zentralschraube Kupplung
Variante B abnehmbarer Runddeckel
|
|
|
CNC Distanzplatten für Simson Zylinderfuß
M500 M700
passend für ZT 110 Zylinder
Stage 1 - 3
A - 1 mm dick
B - 2 mm
C - 3 mm
D - 4 mm
E - 5 mm
passgenaue Konturen auch
Spülkanäle
Exakter als die Original Papierdichtungen
passend für LT90 Reso ( siehe
auch MZA )
A - 1 mm dick
B - 2 mm
C - 3 mm
D - 4 mm
E - 5 mm
Stück je 7,00€
auch direkt verfügbar
|
|
|
Fahrzeug kippt nach rechts
Öl läuft aus dem Motor
Mit Dichtung nicht
Dichtstopfen für Abtriebswelle
Speziell für Rennen entwickelt. Strenge Regeln
Verhinderung Boden Kontamination
Aber auch gut für den Motor, kein Ölverlust, kein Verschleiß
Verhindert auch bei Schlammfahrt Eindringen von Schmutz
Ideal auch bei Transport, Hänger
usw.
Typ A ( Bilder oben )
für Nutzung mit Tacho Antrieb
Typ B ( Bilder unten )
für Sport Einsatz mit Doppel Dichtlippen innen + außen
Preis .... 1,00€
auch direkt verfügbar
|
|
|
Besonderheit am Markt
Aufnahme Zündspule für Simson
Vape, PVL, Selettra, MVT
Zum Nachrüsten für S50, S51,
S70, S53, S83
Auch für Tuning Herzkasten mit 40 mm Anschluss
Einbau plug&play
Die einzige Schraube die benötigt wird ist schon
vorhanden
Die zentrale Masse Rahmen Schraube links oben
Einbauzeit ca. 10 min
Kein Bohren, kein Stress. Ordnung in jedem Kasten
Fertig montiert wirkt es als wäre es seriell
schon immer so gewesen
2 eingesenkte M6 Stahlanker nehmen die Zündspule auf
Bomben sicherer
Halt. Selbst sichernd, 100% Masse
Standard in schwarz. Hier im Bild orange
jede Farbe erhältlich
Das System kann auch in Roller und Schwalbe verbaut
werden
Preis: 16,50€
auch direkt verfügbar
|
|
|
Hinweis:
Luftkästen für S50 / S51 wurden erstellt als moderne Zündungen noch nicht
In waren.
Alle Gießformen für Luftkästen haben einfach keine Aufnahme für Vape
Zündspulen.
Auch nicht Tuning Luftkasten mit 40 mm Anschluss zum Vergaser. Das ging im
Tuning Fieber unter. Schien Unwichtig.
Seitdem wird aus der Not heraus gefummelt um moderne Zündspulen irgendwie
fest zu bekommen.
Mit dem Nachrüst Satz ist das Thema vorbei. Sauber und korrekt gelöst.
Sogar Masse hat endlich festen Anker.
Ein Thema an dem viele Vape Zündungen ihr Leben gelassen haben. Dauerhaft
sichere Masse.
DDR Zündungen ( Elektronik und
Unterbrecher ) kommen mit einfacher Masse über den Rahmen aus
Moderne Zündanlagen sind
darin jedoch empfindlich und benötigen Systembedingt zwischen Motor und Zündspule
ein direktes Massekabel.
Wenn nicht erleiden Zündspule oder Stator einen bleibenden Defekt. Teurer Spaß
Beim Fahren gibts dann
mitten im Nutzband einen Drehzahlpunkt über den der Motor nur widerwillig
drehen möchte
Mit Stroboskop erkennt
man Zappeligkeit bei Drehzahl X. Es kann aber auch ganz blöd laufen bis Total
Ausfall
Es braucht nur einen
wackligen Steckanschluss und schon ist man dabei
Ohne Direktkabel kommt
die Masse von wo ? Nicht über Gummi gelagerten Motor. Über Kette und Bowdenzug
?
Also Direkt Kabel zwischen Motor und Zündspule legen. Das wurde schon im
Simson Werk für VAPE erkannt und Vorgabe
Die beiden Befestigungsschrauben des Trägers sind Stahl verankert und können
ordentlich fest gezogen werden
Typisch M6 ca.10 Nm ( wie Zylinderkopf )
Mit der aufgeräumten Position ist auch der elektrische Kontakt sicher.
Damit auch die teure Zündung sicher
|
|
|
Besonderheit am Markt
Batterie Halterung für Simson
( solo ohne Zündspulenträger )
Ordnung im Kasten zum Nachrüsten
für alle Batteriegrößen und Typen Blei, Gel, Fließ
variabel einstellbar und nachstellbar
So gut passend als wäre es Seriell schon immer
so gewesen.
Die Bilder zeigen den Artikel Orange zur besseren Sichtbarkeit. Die
reguläre Farbe ist schwarz
siehe Bilder + Einbau
Erhältlich in jeder Farbe
Preis:
....................................... 26,50€
auch direkt verfügbar
2 in 1 Combi
Batteriehalterung für Simson
+ Zündspulenhalter
für Vape, PVL, Selettra, MVT
inklusive Halter für
Seitendeckel 1:1 plug&play
Standard Farbe schwarz
jede Farbe erhältlich inkl.
passende Spannbandfarbe
Set Preis:
................................. 36,00€
auch direkt verfügbar
|
|
|
Hinweis:
Serielle Batterie Befestigungen setzen auf ein simples Gummiband.
Für normal Gebrauch reicht das auch. Leider kommen 2 Störfaktoren dazu die
den simplen Aufbau überfordern.
Alte Gummis werden Porös und reißen. Neue Gummis sind meißt Importware
die nicht aufhören sich zu Dehnen.
Immer wieder Nachspannen bis Zusätzliches untergelegt werden muss.
Damit sitzt die Batterie nicht fest und hüpft wie ein Frosch. Beim
Deckel Öffnen fällt sie raus. Ob es Anschlüssen gut tut ?
Obergau wenn die Batterie aufschlägt und ein Säurebad sprudelt.
Der neue Batteriehalter nutzt strafferes Material. Mit der speziellen
Formgebung ist das Band Dehnbar aber begrenzt sich
Zusätzlich dienen Einstellkerben für genaues Anpassen an alle Batterie
Größen.
Aus dem straffen Griff wandert keine Batterie einfach weg. Auch nicht bei
Cross Fahrten
Neue Batterietypen wie Gel Batterien passen nun auch. Es ist eben stufenlos
einstellbar inklusive straffer Gummi
Endlich haben nun auch Zündspulen den korrekten Platz was bei Herstellung
der Herzkästen nicht berücksichtigt ist.
Endlich der korrekt innenliegende trockene Platz. Auch für VAPE und
Innenrotor Zündungen
Feste Verankerung, Masse dauerhaft gesichert.
Bei Luftkasten gibt es Unterschiede zB. zwischen Serie, FEZ, MZA, Tuning
usw.
Einer ist zB. der
obere Schlitz für das serielle Gummi Spannband.
Je nach Luftkasten und Hersteller sitzt der Schlitz 20 mm höher
bzw. tiefer
Weil der Schlitz so oder so mit dem neuen System nicht mehr benötigt wird
verschließt ihn das neue Haltesystem.
Ungefilterte Nebenluft tritt hierdurch nicht ein. Schall gleich mit reduziert.
Das Thema ist rundum elegant gelöst.
|
|
|
Auspuff AOA6
besserer Chrom, Nähte verschliffen, 50 - 90 ccm
mit Tuning Krümmer 32 mm
mit Halteschelle + Dichtung + Klemmschelle
keine Schlitzung, keine Undichtheit
stufenlos verstellbarer Endkegel mit Parabolik
höhere Leistung + Bandbreite durch Parabolik
4 Kammer Dämpfer + 6 fach Rohr, leise wie Serie
Endrohr mit Innenanschlag
Set Preis:
89,00€
|
Kegel hinten: 4500 - 9500
U/min
Kegel mitte: 5000 - 10500 U/min
Kegel vorn: 5500 - 11500 U/min
|
|
|
|
Auspuff AOA7
besserer Chrom, Nähte verschliffen, 60 - 110 ccm
mit Tuning Krümmer 32 mm
mit Halteschelle
+ Dichtung + Klemmschelle
keine Schlitzung, keine Undichtheit
stufenlos verstellbarer Endkegel mit Parabolik
höhere Leistung + Bandbreite durch Parabolik
4 Kammer Dämpfer + 6 fach Rohr, leise wie Serie
Endrohr mit Innenanschlag
Set Preis:
99,00€
|
Kegel hinten: 4500 - 10000
U/min
Kegel mitte: 5000 - 11000 U/min
Kegel vorn: 6000 - 12000 U/min
|
|
|
|
Kalotten Set Tuning
für AOA3 bis AOA7
und alle gängigen
Auspuff Anlagen
mit beweglichen Federträger + Federclip
mit 2 Dichtringe + 2 Federn + Dichtung
3 Kalotten Formen zur Wahl A B C
Dichtringe aus Metall bis 600°C stabil + dicht
kein Viton weil Viton nur
200°C verträgt siehe Hinweise
Typ 1 Edelstahl
Typ 2 verkupfert + verchromt
Set Preis:
19,00€
Typ 3 vergoldet mit 24 Karat
Echtgold Set 39,00€
|
|
|
|
|
|
|
New Generation
|
|
Kalotten Set Tuning small
für AOA3 bis AOA7
und alle gängigen Auspuff Anlagen
mit beweglichen Federträger + Federclip
mit 2 Federn + Dichtung
3 Kalotten Formen zur Wahl A B C
Kugelträger mit 2 Dichtringe aus Metall
20° rundum neigbar
Federeinhängung komplett ohne anschweißen
bis 600°C stabil + dicht
kein Viton weil Viton nur 200°C verträgt siehe Hinweise
Typ 1 Edelstahl
Typ 2 verkupfert + verchromt
Set Preis: 29,00€
Typ 3 vergoldet mit 24 Karat
Echtgold Set 49,00€
|
|
|
|
|
|
|
Kalotten Set Tuning small
mit Kühlrippen
für AOA3 bis AOA7
und alle gängigen Auspuff Anlagen
mit beweglichen Federträger + Federclip
mit 2 integrierte Federn + Dichtung
Kugelträger mit 2 Dichtringe aus Metall
20° rundum neigbar
Federeinhängung komplett ohne anschweißen
bis 600°C stabil + dicht
kein Viton weil Viton nur 200°C verträgt siehe Hinweise
Typ 1 Edelstahl
Typ 2 verkupfert +
verchromt
Set Preis: 29,00€
Typ 3 vergoldet mit 24 Karat
Echtgold Set 49,00€
|
|
|
|
|
|
|
Kalotten Set Tuning K
Dieses System benötigt
kein anschweißen
der Kalotte und der Federaufnahme
Multi System rostfrei 29 und 32 mm
mit Federträger + Federn + Dichtung
Set Preis: 29,00
|
|
|
|
|
|
3 Beispiele von
vielen
- defekter 90N mit
neue Buchse 54/50 mm wieder neu
- 90N mit Buchse 58/53 mm dann
110N
- 90N mit neue Buchse +
48 Hub dann 125 ccm
|
Besonderheit am Markt
Buchsen mit Hart Beschichtung
CNC gefertigt für Simson Zylinder
komplett mit Kanäle einbaufertig
Kanalkanten entgratet
Zum Beispiel als Ersatz für beschädigte Zylinder
ZT 90 N
Durchmesser 54/50 mm Hub 44
LT MZA 90 N Reso Durchmesser 54/50 mm Hub 44
ZT 110 N
Durchmesser 58/53 mm Hub 48
MTX130
Durchmesser 61/57 mm Hub 52
Buchsen zur Reparatur + Aufrüsten
für
ZT 110 N auf 120 ccm mit Hub
48
ZT 110 N auf 125 ccm mit Hub
48
ZT 110 N auf 130 ccm mit Hub
50
MTX 130 auf 140 ccm mit Hub
54
Die Buchsen können zur Reparatur
und zum
Umrüsten für weitere Typen genutzt werden
Ebenso geeignet zum Umrüsten auf mehr Hub
Kanäle sind entsprechend angepasst
Die Beschichtung ist nicht auf Alu, deshalb stabiler
Besser als jede Neubeschichtung wieder auf Alu
Nach dem Einsetzen Kanalübergänge Buchse auf Alu
leicht anpassen
Preis je Buchse:
49,00€
|
|
Diese
Methode war und ist die beste Aktivität um Tuning und Hubraum im Spitzenbereich
zu trimmen
Für großen Gewinn bei geringsten Arbeitsaufwand wurde zunehmend
fertige Massenware angestrebt
Siehe Nicasil Zylinder aus Spanien
Solche Billig Produktion Palettenweise ohne Aufwand durchreichen
verspricht höhere Gewinne in kürzerer Zeit
Neu Einbuchsen war Service den heutige Anbieter im schnellen
Geldrausch lieber meiden
Deshalb findet diese Methode heute nur noch wenige Anbieter und der
Begriff Service wurde umdefiniert
Bei der Unmenge Massenware die jedes Jahr defekt ausfällt sind
Dimensionen für Vollbeschäftigung erreicht
Plattformen sind gefüllt mit "verkaufe meinen Zylinder"
Mit der Umrüstung auf diese Buchsen erreichen Zylinder höhere
Leistung und halten noch dazu länger
Alles in allem ist es eine Spezialisierung wert zumal Massenanbieter jährlich
für neuen defekten Nachschub sorgen
|
|
Im Bild Platte Typ
B Mikuni VM 20
|
CNC Suhl Alu Vergaser Platten
für Mikuni
VM20, VM24, VM26
mit O-Ring Dichtungen
beidseitig
mit M8 Schrauben Rostfrei V4ATyp
A Set
Preis ......... 39,90€
Lochabstand 60 x 35 mm 4xM6
Abmessungen: 74 x 49 x 15 mm
Lochabstand 51 mm 2xM8 ( Mikuni Maß )
Winkelneigung 15°
passt für :
- 4 Klappen Membrane Malossi und Polini
- V-Force klein Moto Tassinari und TOP Performances
Typ B Set Preis
......... 39,90€
Lochabstand 60 x 40 mm 4xM6
Abmessungen: 74 x 54 x 15 mm
Lochabstand 51 mm 2xM8 ( Mikuni Maß )
Winkelneigung 15°
passt für :
- 4 und 6
Klappen Membrane Malossi und Polini
- V-Force groß Moto Tassinari
Vergaser stehen damit ca.
waagerecht wie Serie
passend zum Luftkasten Anschluss
Innen Durchlass
wählbar 20, 24 und 26 mm
Winkelneigung wählbar auch in Gerade, 10° und 20°
Auch für BVF verfügbar
mit Lochabstand 40 mm 2xM6
alle direkt verfügbar
|
|
Gummi vom
Feinsten
Erntefrisch
aus Gummiland
|
|
|
X360 System für alle Membran Motoren
von PZ, LT, ZT, RT und viele weitere
Die Lösung vieler Probleme
warum und wie wird unten im Button erklärt
kann auch im Abschnitt
MTX 130 durchlesen werden
Vergaseraufnahme für
Simson
X360 mit
Aluträger Lochabstand 60
x 40 mm
mit wechselbaren X360 Gummi
Hitzefest, Benzinresistent
verringerte Baulänge
Made in
X360 Gummi Typ A für 28 und 30 mm Vergaser
Vergaser Aufnahme 35 mm
Innendurchlass 30 mm
Winkelung 30° 360° rundum Drehbar
X360 Gummi Typ B für 32 und 34 mm Vergaser
Vergaser Aufnahme 40 mm
Innendurchlass 34 mm
Winkelung 30° 360° rundum Drehbar
X360 Set Aluplatte +
Gummi ...................... 60,00€
X360 Set Aluplatte + Gummi + Blende ...... 65,00€
auch direkt verfügbar
|
|
|
|
|
|
|
|
|
|
Hinweis:
Für Schlitz gesteuert sind ähnliche Versionen verfügbar
|
|
|
Nachrüst Anschluss für Simson Luftkasten
speziell für
Mikuni
Platte mit Dichtgummi
+ Anschluss Gummi in
Serien Optik beidseitig 43 mm
Benötigt keine
Dichtmasse
passend für Mikuni
VM20, VM24 und VM26
Set .............. 24,00€
auch direkt verfügbar
|
|
Hinweis:
Luftkästen mit 40 mm
Anschluss haben Steckstummel Wandung 2,5 mm
Damit
ist der aktive Durchlass 35 mm
Der Übergang von diesen 35 mm auf 43 von Mikuni Vergaser bildet eine Engstelle und erzeugt Wirbel
Der Nachrüst Anschluss hat beidseitig 43 mm
plus innen kantenfrei formbündigen Übergang Strömungsoptimiert
Damit bildet sich keine Engstelle. Zusätzlich ist der innere Eingang Kegelig
geformt
So
kommen Vorteile von Mikuni erst voll zur Wirkung
Anschlüsse für 30 mm Luftkasten auf Mikuni 43 gibt es auch
Allerdings ist hierbei die Engstelle sehr stark Verwirbelnd das es nur als
Notlösung dient
|
|
|
X360 Anschluss für Simson Luftkasten
Passt immer, ist dicht, erzeugt
keine Lautstärke
jede Position frei Einstellbar
mit Drehfunktion
in der Höhe - 10° bis + 30°
seitlich - 10°bis + 10°
Set mit Dichtgummi + Anschluss
Gummi
Benötigt keine
Dichtmasse
A 40 mm ( BVF, Mikuni )
B 43 mm ( Mikuni )
C 50 mm ( Polini, PWK,
Malossi, Koso, Keihin )
D 55 mm ( Polini, PWK,
Malossi, Koso, Keihin )
E 62 mm ( PWK, Koso,
Keihin )
Set .............. 29,00€
auch direkt verfügbar
|
|
|
X360 Kugel Drive
Anschluss für
Simson Luftkasten
Passt immer, ist dicht, erzeugt
keine Lautstärke
jede Position frei Einstellbar
mit Kugelgelenk
in der Höhe - 30°
bis + 30°
seitlich - 20°bis +
20°
Set mit Dichtgummi + Anschluss
Gummi
Benötigt keine
Dichtmasse
A 43 mm ( Mikuni )
B 50 mm ( Polini,
PWK,
Malossi, Koso, Keihin )
C 55 mm ( Polini,
PWK,
Malossi, Koso, Keihin )
D 62 mm ( PWK, Koso,
Keihin )
Der Anschluss Gummi hat
zusätzlich eigene 10° Neigung
Diese kann mit
dem Kugelgelenk in jede
Richtung
gedreht werden.
Stufenlos. Damit dienen diese 10° als
Erweiterung
oder auch als Reduktion, je
nach Einstellung
Set ............. 39,00€
auch direkt verfügbar
|
|
Hinweise
X360 Anschlüsse Vergaser auf Membran sind starren Systemen deutlich
überlegen
Ohne Anecken des Vergasers gelingt Anschließen Einfach und Passgenau
Mit dem Neigungswinkel ( Höhe + seitlich ) trifft dann der Vergaser auf den Luftkasten
Steht der Vergaser schräg zum Luftkasten ist es nicht so leicht passenden Anschluss zu erreichen
Starre Systeme, keine
Chance
X360 gibts nun auch für Luftkasten
Damit wird der Winkel des
Vergasers auf ebene Fläche des Luftkastens geführt
Alle Vergaser Anschluss Gummis haben Überlänge und können geschnitten werden
Länge anpassbar. Jede Wunschlänge und Farbe ist lieferbar
Für
Verschraubungen am Luftsystem werden nach Möglichkeit keine Schrauben mit
Gewinde genutzt
Würde sich eine Mutter lösen kann sie angesaugt werden und den Motor zerstören
Deshalb nutzt man mutterlose Systeme die so gestaltet sind das sich eine
eventuell lösende Schraube
aus der Gefahrenzone
weg bewegt. Die Systeme haben daher Verschraubung von außen
Die Schall Emission wird 100% blockiert. Flüsterleise wie Serie. Staub und
Wasserdicht
Direkt Support jederzeit
|
|
16, 19, 21 mm
einzeln Combi Satz
Ein technischer
Hinweis
Die kleinste Undichtheit stört sofort die
gesamte Vergaser Abstimmung (Nebenluft)
Wer weiß schon bei wem es sich längst
Eingeschlichen hat ?
Bei Tuning Vergaser wie 19er und 21er
ist die Anfälligkeit größer
Bei üblichen Commerz gibts 2 mm Dichtung
und dann seh selbst was passiert
Benutzte Vergaser die
schon umgebogene
Nasen haben, lassen sich
recht leicht wieder
fit machen
Schleifpapier auf eine Glas oder Metall Platte legen
Darauf den Vergaser
auflegen und mit kreisenden Bewegungen Plan schleifen
Am Schleifbild erkennt
man sofort den Zustand
|
Markt Neuheit
Flanschdichtung
für Simson
mit O-Ring + Alu Fassung
Dicke 2 mm, Hitzefest
Werden Vergaser fest Angezogen biegen sich
die Nasen um
Übliches Dichtmaterial 2 mm dick gibt nach. Je dicker um so mehr.
Dicke ist gut gemeint um
Hitze abzuhalten jedoch auch
mit Nachteil
Bei festen Anziehen gibts Umbiegen und führt zum Einriss in den
Shoke Kanal des Vergasers. Es erzeugt Nebenluft
Ein defekter Vergaser wird Unbrauchbar. Einstellung Unmöglich
Die Dichtung dann
ebenso weil sie einmal vorgepresst einen neuen Vergaser gleich wieder
verbiegt. Typische
Bananenform am Flansch
Traurige Berühmtheit von 2 mm Dichtungen
Damit es kein Umbiegen und keine Bananenform gibt
ist die Dichtung mit einem festen Träger versehen und zusätzlich
mit O-Ring Funktion. Wärmeleitung ist über volle Fläche Verhindert
Die Einbaulage ist frei
Wählbar. In beide Richtungen volle Funktion
Meißtens wird die Dichtfläche an den Zylinder gesetzt
Der Dichtsatz ist
wieder und wieder Verwendbar
Kann quasi Vererbt werden
Verfügbar in 16, 19 und 21 mm
Stück je
............................................... 4,00€
Combi Satz 16 + 19
+ 21 mm ............ 6,00€
auch direkt verfügbar
|
|
|
Besonderheit am Markt
Vergaser Deckeldichtung BVF ETZ 125/150
kein China Gummi, kein Aufquellen
verstärkter Hartgummi
Made in
korrekt passgenau, bleibt Formtreu, quillt nicht
auf
black line in Serien Dicke 1,0 mm
red line 1,5 mm dick
green line 2,0 mm dick
Preis ............. 2,19€
auch direkt verfügbar
|
|
|
Besonderheit am Markt
Vergaser Deckeldichtung BVF Simson
kein China Gummi, kein Aufquellen
verstärkter Hartgummi
Made in
korrekt passgenau, bleibt Formtreu, quillt nicht
auf
black line in Serien Dicke 1,0 mm
red line 1,5 mm dick
green line 2,0 mm dick
Preis ............. 2,19€
auch direkt verfügbar
|
|
|
Besonderheit am Markt
Shoke Gummi im Startschieber
Simson + MZ
verstärkter Hartgummi
Made in
Benzinresistent, bleibt Formtreu
kein Gummi aufquellen, kein
Schieber klemmen
nie wieder Shoke unbemerkt auf
Dauer aktiv
Rastrillen rasten im Startschieber
ein
kann beidseitig eingesetzt und
verwendet werden
180° drehen
Preis ............. 1,50€
auch direkt verfügbar
|
|
|
|
|
Teleskop
mit
Doppel Dichtung
|
für
Einbau
zusammen |
fertig montiert
|
|
Best Construction
BVF Vergaser Verbindung
auf Serien Luftkasten Anschluss 30 mm
Spezial Gummi Made
in
Benzinresistent, bleibt Formtreu,
quillt nicht auf
- längs Herausziehbar (
Teleskop ) für
leichte Montage
- passt sich jeden Längenabstand
an
- geht flexibel
Motorbewegungen mit
- Doppelabdichtung
- gleicht Absätze
Formbündig aus Vergaser+Herzkasten
- wirbelfreie Übergänge
Kantenfrei
- verbesserte Gasannahme
in allen Drehzahlbereichen
- etwas höhere Leistung
ohne Mehrverbrauch
Preis mit Teleskop Funktion ..............
14,90€
starr ohne Teleskop Funktion
............ 14,90€
bitte Farbe angeben
auch direkt verfügbar
|
|
|
|
|
Teleskop
mit
Doppel Dichtung |
für
Einbau
zusammen |
fertig montiert |
|
BVF Vergaser Verbindung
auf Tuning Luftkasten Anschluss 40 mm
- gleiche Eigenschaften
wie 30 mm Verbindung
- passend auf 40 mm
Preis mit Teleskop Funktion ..............
14,90€
starr ohne Teleskop Funktion
............ 14,90€
bitte Farbe angeben
auch direkt verfügbar
|
|
|
Mikuni Vergaser Verbindung
auf Tuning Luftkasten Anschluss 40 mm
- gleiche Eigenschaften
wie 30 und 40 mm Verbindung
- passend für Mikuni
Preis mit Teleskop Funktion
.............. 14,90€
starr ohne Teleskop Funktion
............ 14,90€
bitte Farbe angeben
auch direkt verfügbar
|
|
Hinweis allgemein zu
Gummi Verbindungen
Serielle sind aus NBR Material
gefertigt. Im Laufe der Jahre Härtet es aus und wird Spröde
Nachbau aus Import ist weicher und neigt zum Gegenteil. Es
beginnt nicht selten mit Aufquellen
In allen Fällen müssen die Verbindungen während dem Betrieb
dicht bleiben sonst wird ungefilterte Luft angesaugt
Die Formgebung mit dicken Wulst in der Mitte dient dem Zweck
für leichtere Montage
Leider hat
es Auswirkung auf die innere Strömung. Noch Bedeutender wird seriell in Kauf
genommen
das der
innere Übergang der
Steckrohre starke Wirbel erzeugt. Für Serie und 16 mm Vergaser ist das zu
Vernachlässigen
Jedoch bei Tuning fällt es ins Gewicht. Mit zunehmender
Vergasergröße um so mehr
Deshalb sind
Verbindungen im Vorteil die inneren glatten Übergang ergeben
Der dicke
Wulst ist dabei nicht das eigentliche Ereignis, sondern der Rohrübergang + der
Übergang zum Vergaser
Die hier
gezeigten Verbindungen sind Optimiert. Innen glatter Übergang mit längs
Verschiebe Funktion
So sind diese Verbindungen leicht Montierbar und passen sich
zudem jeder erforderlichen Länge an
Davon gibt's auch Fest Systeme, nicht Verschiebbar. Die
Wulst dieser Typen in der Mitte ist eine Klick Rast Funktion
Zusammen drücken, Aufstecken, los lassen. So passt sich der
Spanndruck Selbsttätig auf die Länge an
Zumindest die Systeme hier.
Hinweis am Rande:
Eine nogo
Funktion sind Mukuni Vergaser an seriell dünnen Anschluss des Luftkastens
Der Übergang von dünn auf dick Beliefert den Vergaser nicht
in voller Stärke + Einschleichen von Wirbel
Es ist eine Notlösung die ohne technisches Verständnis
geboren ist
Merke:
Generell
sollten alle Anschlüsse vor dem Vergaser mindestens den Durchmesser besitzen
den der Vergaser selbst hat
Alles Engere davor Drosselt auf die eine und andere Weise
Am Markt gibt es viele Artikel, oft von GmbH's Angeboten. Dabei
steht im Vordergrund Umsatz machen
Technisches Verständnis ist dabei nicht voran gestellt sondern
Umsatz. Dessen sollte man sich Bewusst sein.
Deshalb in Masse zu haben jedoch in der Funktion Wünschen lassen
In praktischen Einstellversuchen in Kundenfahrzeugen war es immer
wieder festzustellen
Gekauft weil nicht besser Gewusst. Gerade Massen Markt nutzt zu
großen Teilen technische Unwissenheit
Ist leider so.
|
|
Tankdeckel Dichtungen neigen gewöhnlich
im
Benzinkontakt auszuhärten
Nach einiger
Standzeit werden sie Spröde
Der Tankdeckel
wird Schwergängig und klemmt
Benzin schwappt aus
Farbe schabt vom Tank, Danke
schön
Neue
Materialien plus geänderter Aufbau
lösen das Problem
Die entlüftende Version hat ein Membranventil
Luft kann rein damit kein
Unterdruck entsteht
Benzin kann aber nicht heraus
Wäre Benzin nicht leicht
entzündlich
wärs nicht weiter schlimm
Rennveranstalter achten auf Sicherheit und
zunehmend auf Umwelt und geben im Reglement
passende Worte
|
Tankdeckeldichtung für Simson
Made
in
Benzinresistent, bleibt Formtreu,
quillt nicht auf
Abdichtung mit Luft gefederte
O-Ring Dichtlippen
- pressen sich
Selbsttätig rundum dicht
- gleichen Unebenheiten
Federnd aus
- Material gibt
nicht nach
- Tankdeckel geht leicht
auf und zu. Kein Klemmen
- 41,5 x 60 x 2,8 mm
für Simson S51, KR51, SR
- 40 x 56 x 3 mm für Simson S51, KR51,
SR
- 60 x 80 x 2 mm für MZ
- 60 x 80 x 2,8 mm für
MZ + Simson Sperber
Dichtungen haben Typ abhängige Maße
siehe Fahrzeug Angaben
Maße bei Import
Tankdeckel bitte beachten, ideal messen
Wunschgrößen sind verfügbar
für alle Fahrzeugmarken und Tankdeckelgrößen
Preis ............. 9,00€
auch direkt verfügbar
|
|
|
Farbige Gummi Schutzkappen
für Gas + Shoke Simson + MZ
Material Silikon Gummi mit
Dichtlippen
Made in
Staub und Wasserdicht
Farben: rot, blau, gelb, grün,
orange, weiss, schwarz
kurz 20 mm
lang 30 mm
Preis ............. 2,09€
auch direkt verfügbar
|
|
Bild folgt
|
Farbige Gummi Schutzkappen
für Kupplung + Bremse Simson + MZMaterial
Silikon Gummi mit Dichtlippen
Made in
Staub und Wasserdicht
Farben: rot, blau, gelb, grün,
orange, weiss, schwarz
kurz 30 mm
lang 40 mm
Preis ............. 2,49€
auch direkt verfügbar
|
|
Bild folgt
|
Markt Neuheit
Gummi Set für Simson
Kickstarter +
Schalthebel
Made in
Typ A für S50, S51
Typ B für Enduro
Typ C für Roller
Typ D für SchwalbeVerstärkter Benzinresistenter Gummi
Luftgepolstert weich, Schuh
schonend
Außen Anti Rutsch Profil
Innen selbsttätige Festkrallung
auf den Bauteilen
Farben:
Rot, Neonrot, Dunkelblau,
Neonblau, Gelb, Neongelb, Dunkelgrün, Neongrün, Neonlila, Orange, weiss, schwarz
Set Preis ............. 9,00€
direkt verfügbar
|
|
|
Fußrastenträger aus Edelstahl
für Sporteinsatz verstärkt
passt für S50, S51, S70, S53, S83
Typ A: Enduro mit
Klapprasten einstellbar
Typ B: mit Seitenständer
einstellbar
Die serielle 3 Schrauben Aufnahme
am Dünnblechträger
wurde von S50 auf S51 übernommen. Serie und einfach
Leider ist es das Zentrum vieler Probleme. Gerade so stabil zum Füße auflegen.
Im Stehen fahren eher nicht
- Aufnahme komplett verstärkt
- Klapprasten Position einstellbar
- Platz zum Auspuff vergrößert (Durchmesser 150mm passt)
- Halterungen für Anbau Option Unterzug Streben
- Halterungen Abstüzung Schwingenachse
- geschützt nach innen versetzter Seitenständer einstellbar
- mehr Bodenfreiheit auch in Kurven
- gemeinsam mit Crossfahrer entwickelt
|
|
|
Besonderheit am Markt
Haltekrallen für Simson
Stahl verstärkt
mit Gegenhalter
mit GripflächeKeine
Platzprobleme, kein verbiegen, kein rutschen
Verkantet nicht am Gewinde, beschädigt es nicht
Neigt sich im Winkel und passt jede Höhe
bei allen Zündarten selbsttätig an
Standard hat M5
auch M6 ist verwendbar
2 Stück im Set:
2,00€
auch direkt verfügbar
|
|
|
Halterung für Simson Enduro Kotflügel
vorn
in 2 verbesserten Ausführungen
Typ 1 Stahlblech schwarz ähnlich Serie
Set Preis: 9,00€
Typ 2 CNC Alu
natur und farbig eloxiert
Set Preis: 19,00€
|
|
|
|
|
Membran für Simson
V-Force Tassinari klein
auch als DR Ableger bekannt siehe TOP Performances grün
sind baugleich
Lochabstand 35 x 60 mm
passend für LT, RT, ZT und PZ Membrangehäuse klein
direkt ab Hersteller in
Verpackung schwarz
inkl. Dichtungen + Zubehör
keine Zwischenhändler
Aufschläge
Preis:
79,00€
auch direkt verfügbar
|
|
|
Membran für Simson
V-Force Tassinari groß
V-Force 3 und V-Force 4
V-Force 3 ohne Anschläge
/ V-Force 4 mit Anschläge
alle Lochabstand 40 x 60 mm
passend für LT, ZT und PZ Membrangehäuse groß Simson + MZ
und MTX mit Distanzplatte
direkt ab Hersteller in
Verpackung schwarz
inkl. Dichtungen + Zubehör
keine Zwischenhändler
Aufschläge
Preis:
99,00€
auch direkt verfügbar
|
|
|
Schwinge für Simson
Kastenschwinge Alu hochfest
direkt für Simson
S50, S51 gefertigtIndustrie
gefertigt, höchste Qualität, saubere Verarbeitung
extrem Verwindungsstabil,
deutlich höhere Fahrstabilität
bis 40 PS ausgelegt (verträgt
aber mehr)
50% geringeres Gewicht als
Kastenschwingen aus Stahl
direktes Ansprechen, höherer Fahrzeugcomfort
integrierte steel slider stufenlos
einstellbar für perfekte Spureinstellung
Einstellung + Arretierung erfolgt über integrierte Spanner hinten
verbesserter Achs Distanz Bremsgegenhalter für höchste Stabilität
Achskopf und Achsmutter versenkt, keine Verletzungsgefahr
Für Federbeine 2 Positionen Feder- und Härtegrade frei wählbar
inkl. eingepresste Lagerbuchsen
inkl. Führungsscheiben die
Abscheuern am Rahmen verhindern
1:1 verwendbar für geteilte Radachse und durchgehende Achstypen
1:1 verwendbar mit und ohne Kettenkasten
vollständig einbaufertig inklusive Zubehör
Set Preis: natur Alu
199,00€
Set Preis: farbig eloxiert 219,00€
Farben: schwarz, gelb, orange, grün, blau, rot
noch 1 Alu natur verfügbar
auch direkt verfügbar
|
|
|
Schwinge Racing für Simson
CNC Alu hochfest
direkt für Simson gefertigt
für Zentralfederbein
Industrie gefertigt, höchste Qualität,
saubere Verarbeitung
Hochfest, geringe Masse,
perfekt für Rennsport
direktes Ansprechen, spürbar höherer Fahrzeugcomfort
mit steel slider stufenlos
einstellbar für perfekte Spureinstellung
verbesserter Achs Distanz Bremsgegenhalter für höchste Stabilität
1:1 verwendbar für geteilte Radachse und durchgehende Achstypen
1:1 verwendbar für serielle Schwingachse und verstärkte Achsen
verschiedene Kettenführungen wählbar
vollständig einbaufertig inklusive Zubehör
Set Preis: farbig eloxiert
249,00€
Farben: schwarz, gelb, orange, grün, blau, rot
auch direkt verfügbar
|
|
Hinweise zu
Benzinhahn und Durchfluss Mengen
In
dem Bereich ist leider manches übers Ziel hinaus
gegangen bzw. am Ziel
vorbei. Größere Hubräume
und Vergaser benötigen
mehr Kraftstoff
Das muss auch der
Benzinhahn ermöglichen
Manche haben inzwischen
450 ml / min Durchlass
Das entspricht einem Verbrauch von 25 L / h
Gut gemeint aber viel zu viel
Rennmotoren haben ca. 9 L
/ h Verbrauch
Dafür reichen völlig
150 ml / min Durchlass
Das
eigentliche Problem ist gestörter Luftzugang
So mancher Import Tankdeckel lässt einfach keine
oder zu wenig Luft nachströmen. Damit entsteht im
Tank Unterdruck. Weils dann unten nicht läuft war alle Welt schnell auf den
Benzinhahn fixiert
|
Rarität am Markt
Tank für Simson S53, Sperber MS50
Neuware ab Hersteller mit
rostfreier Innenbeschichtung
Keine aufbereitete GebrauchtwareEnduro Liebhaber wirds freuen
Endlich sind diese Tanks als Neuware verfügbar
Ebenbündiger Übergang von
Sitzbank zu Tank und guter Beinkontakt
sind Vorteile im Endurosport.
Daher diese Form
Aufnahme für Benzinhahn M16x1 wie Serie
Dazu passen normale Benzinhähne ebenso wie
spezielle mit größeren Durchlass
In Anlehnung an die GS Kleinserie gibts auch spezielle GS
Tankdeckel mit Griffbügel und Schlauchentlüftung
Ebenso auch Tankdeckeldichtungen mit speziellen Membranventil
Ideal für Rennsport
Auch bei Unfall läuft kein Benzin aus
Luft geht rein, Benzin aber nicht raus
Preis: 129,00€
Farben:
schwarz, weiss, gelb, orange, grün, blau, rot,
lila, silber, metallic rot
|
|
Rarität
|
Besonderheit am Markt
ZZP Marker für Innenrotor Zündungen
für PVL, Selettra, MVT
Jede der Zündarten hat
dynamische Verstellung des Zündpunktes Richtung spät je höher die Drehzahl
wird. Leider genau das Gegenteil
für "Renn"
auch wenn Werbung und Bezeichnung in die Irre führen
Alles
andere als Hilfreich für Rennmotoren denn im wichtigen Bereich
zündet es damit zu spät.
Leistung verschenkt
Stroboskop Test gemacht?
Mit der frei beweglich einstellbaren Markierung
bekommt man wieder
Überblick und Sicherheit. Für
dynamische Einstellung mit Stroboskop
und für Einstellung mit Messuhr
Preis: 29,00€
Mit Kühlgebläse
Preis: 39,00
|
|
Abbildung mit Standard Brennraum
halbrund
|
Zylinderköpfe für Simson
für Serie und Tuning S51, S60, S70,
KR51/2, SR50, SR80
für 60, 70, 85, 90, 110 ccm
für Serie und Tuning S50, KR51/1, SR4-2,
SR4-4
für 63, 75, 90 ccm
alle Tuning Zylinderköpfe auch mit O-Ring
verfügbar
- Spezial Brennraum, kein Standard halbrund
- verbesserte Quetschgeometrie
- verstärkter Kern mit konzentrierte Wärmeabfuhr
- dezent vergrößerte Kühlrippen für bessere Kühlung
- keine auffällige Abweichung für Optik
|
Hinweis:
Fairer Weise muss erwähnt sein,
O-Ring Abdichtung ist Verkaufstrend. Die Fertigung kostet 15 Cent mehr als ohne
Kunden wissen O-Ringe sind zum abdichten. So wirkt ein Zylinderkopf mit
O-Ring wie höherwertig
Jedoch was genau wird abgedichtet ?
Am Zylinderkopf herrschen spezielle Bedingungen die im Detail nicht erfüllen
was vorgestellt wird
In Werbung wird Dichtheit gegen austretendes Öl genannt....
Das klingt zunächst gut gemeint.
Jedoch was passiert tatsächlich ?
Solange der Kopf per klassischen Metallkontakt dicht hält bleibt die
Kompression drin. Es fließt auch keinerlei Öl
Für den dichten Zustand ist ein O-Ring gegen Ölverlust quasi funktionslos.
Sobald der Zylinderkopf locker und
undicht wird presst der übermächtige Druck Abgase und Mischöl nach außen
Hierfür könnte ein O-Ring Sinn
bekommen ..... wenn nicht der Kompressionsdruck mit Tonnen Kraft drücken würde
Weil es wie ein Kompressor mit defekten Druckregler ständig nachpumpt steigt
der Druck unkontrollierbar bis zur Spitze
Ein O-Ring gibt dann innerhalb weniger Arbeitstakte nach wie Butter.
Das Einzige das wirklich abdichtet
ist ein auf Planfläche fest sitzender Zylinderkopf. Metall auf Metall
Wenn das nicht gegeben ist kann auch ein O-Ring nichts mehr tun
Eindringen von Dreck zwischen Kopf und Zylinder....
Da hätte der O-Ring eine Aufgabe und sie wäre sogar sinnvoll.......
Wenn der O-Ring außerhalb der Zuganker sitzen würde. Er sitzt aber
innerhalb
Ein O-Ring am Zylinderkopf bleibt eine schöne Verkaufsidee zum kurzzeitigen
Umsatz steigern mit Image verbrennen
Ähnliche Halb Idee zum Image verbrennen
sind Einsatz Brennräume.
An sich eine gute Idee...... für
wassergekühlte Zylinder + Köpfe
So wird Kühlwasser direkt und
dicht an die Hitzefront geführt.
Oder anders herum, hinterführte
Hohlräume gießen ist nicht einfach. So jedenfalls sind wassergekühlte
Zylinderköpfe zu sehen
Deshalb kam dazu die Idee für Brennraumeinsätze.
Besonders wirksam funktioniert die
Wärmeabgabe wenn der Einsatz an der Außenseite (Wasserseite) Kühlrippen
besitzt
A) dient die Rippenform zum Verstärken
gegen Verzug
B) wird damit die Fläche vergrößert
für bessere Wärmeabgabe ans Wasser
Auf Luftgekühlt ist es jedoch
nicht übertragbar. Hier wandelt sich der Vorteil geradlinig zum Nachteil
weil die Wärmeübertragung vollig
anderen Bedingungen unterliegt
Das Medium Wasser ist hier nicht zwischen geschaltet das im inneren Wärme
aufnimmt und abführt
Vom Brennraum innen bis außen an die Kühlrippen muss barrierefreie
Ableitung bestehen, sprich Vollmaterial
Ein Brennraum Einsatz ist hier rundum, auch innen auf voller Fläche auf
direkten Metallkontakt angewiesen
Nur so kann das volle Wärme Aufkommen auf voller Front abgeführt werden.
Selbst haargenau CNC rund gedreht ergibt sich ein Luftspalt der unter Wärmeeinfluss
arbeitet
Stellt sich irgendwo ein kleinster
Luftspalt in die Ableitstrecke ist das bereits die Unterbrechung der Wärmeableitung
Auf jeden Fall eine Minderung in
der Übertragung ( Mahlzeit an der Stelle )
Solche Wärmeblockung erzeugen
schon 2 glatte Platten aufeinander
Im Bereich Elektronik werden auf Hitzeerzeugende Bauteile Kühlkörper
eingesetzt
Zur besseren Wärmeableitung wird
zwischen den Teilen Wärmeleitpaste verwendet
Ähnlich könnte man es im KFZ
Bereich machen. Jedoch hat Wärmeleitpaste Ihre Grenzen.
Damit der Wärmeübergang zu 100% klappt müsste der Einsatz eingeschrumpft
werden um Vollkontakt herzustellen
( Effekt ähnlich wie Gussbuchsen in Zylinder einschrumpfen )
Mit Alu Brennraum in Alu Kühlkörper
ist Einschrumpfen auch möglich
Das jedoch dann wieder trennen
wollen wird nicht mehr gelingen
Das ist immer so wenn beide Materialien gleiche Materialien sind und somit
gleiche Dehnung haben
Von Wechseln kann also nur die
Rede sein, wenn gleichzeitig dünner Luftspalt besteht
Der wie erwähnt blockiert Wärmeableitung.
Unterm Strich also statt gedachten Vorteil ein praktisch handfester Nachteil
|
|
Etwas technisches zu Zylinderköpfe
Herstellung erfolgt in 3 Verfahren
A) Form Druckguss
B) Form Schwerkraft
C) Sandguss
Bei Druckguss wird flüssiges Alu
mit Druck in eine Stahlform gepresst.
Das hat Vorteil für
Massenfertigung, schnelle Taktraten + hohe Stückzahlen
Äußerlich werden sehr glatte
Konturen erreicht was vom Betrachten auf hohe Qualität schließen lässt
Jedoch kein Vorteil ohne Nachteil
Im Zentrum des Materials schließt
das Verfahren Luftblasen ein. Je schneller die Taktrate um so mehr Luftblasen
In der Produktion wird zugunsten
schneller Herstellung ein bestimmter Anteil Einschlüsse in Kauf genommen
Durchaus 100 Luftblasen gelten in
dem Verfahren als üblich
Diese sind außen nicht sichtbar
aber behindern die Wärmeableitung im Inneren
Wird ein solcher Zylinderkopf für
Tuningzwecke überarbeitet (zB. ausdrehen) werden dabei die eingeschlossenen
Luftblasen
frei gelegt. Abdichtung kann damit
zum Problem werden.
Diese Köpfe sehen gut aus und
sind sehr verbreitet. Jedoch aus benannten Gründen nicht sonderlich für Tuning
geeignet
Außen hui, innen....... wie man so sagt. Vor dem Kaufen einfach fragen
macht schlau. Man muss nur fragen
|
|
|
Beim Schwerkraft Verfahren wird flüssiges
Alu in eine Stahlform gegossen
Hierbei werden keine Luftblasen
ins Material eingebracht weil der Vorgang ohne beschleunigten Druck erfolgt
Die äußeren Konturen und Ecken
sehen nicht ganz so aalglatt aus wie im Druckguss. Dennoch gute Optik
Schön Aussehen ist nur das Eine
Vorteilhaft ist, das Verfahren
erzeugt feinporig perlartige Oberfläche die zugleich bessere Wärmeableitung
ergibt
Glatte Oberfläche ist bestenfalls
Optisch was Schönes. Jedoch Kühltechnisch lieber nicht glatt.
Im Material sind keine Luftblasen
vorhanden womit auch der innere Wärmeübergang sehr gute Ableitung hat
Solche Schwerkraft Köpfe sind für
Tuning aus doppelten Grund besser geeignet
Würde man technisch einen Fächerkopf
aus Druckguss mit einem seriellen Kopf in Schwerkraftguss vergleichen
ist wahrscheinlich der Serielle
mit besserer Kühlung. Innen eben keine Luftblasen und außen perlige Oberfläche
Das Sandguss Verfahren wird in aller Regel
für Einzelstücke bzw. geringste Stückzahlen angewendet.
Dabei wird flüssiges Alu in eine
Sandform gegossen
Diese Sandform wird nach dem Gießen
zerstört um das Bauteil frei zu bekommen
Je nach Sandgemisch entsprechend
hat das Bauteil dann eine glatte bis rauhe Oberfläche
Aus Sicht Kühlung ist das die
optimalste Lösung. Einschlüsse mit Luftblasen im Material treten hierbei nicht
auf
Simson GS Fächer Köpfe wurden übrigens
so gebaut. Da hat das Verfahren zur Stückzahl und zur Technik gepasst
Leicht rauhe Oberfläche....
hervorragend. Bereits das wissen viele nicht und es gibt davon noch mehr
Weil die Formen aus Sand sind und
nach dem Guss zerstört werden, muss sich kein Bauteil schnellen automatischen
Öffnen und Schließen der Gießform unterwerfen. Kühlrippen und Übergänge können
rein Technik bezogen geführt werden
Schön geballt aus dem Zentrum
ohne künstliche Kühllücken zu ergeben nur damit eine Form schnell trennbar
ist
"Moderne" Fächerköpfe sind meißt im Druckguss hergestellt. Außen
schön glatt und innen voller Luftblasen.
Als wäre das nicht genug kommen
auch noch seltsamste Kühlrippen Übergänge dazu
Ein Hoch auf den Markt der es mehr
mit Umsatz und Gewinn hat als mit Technik
Benachteiligt sind meißt die, die
etwas nicht wissen und besonders die, die es nicht wissen wollen
|
|
Hinweis zu Fächerköpfe
Allgemein sind sie für
Rennsport interessant. Vergrößerte Kühlfläche mit besserer Geometrie für
Wärmeabgabe
Seit gut 80 Jahren ist
das so. Später bekamen Motoren Wasserkühlung womit Fächerköpfe ins
Nebendasein rutschten
In jüngster Zeit sind
manche Simson Tuning Motoren anhand der Kanaldaten so getrimmt das sie ziemlich
heiß werden
Das könnte man auch
anders machen auf kühleren Level. Weil jedoch Leistungswege oft stur in eine
Richtung blicken
musste als Ersatzlösung
passende Kühlung herbei. Und siehe da, der gute alte Fächerkopf kam wieder auf
den Plan
Auch wenn es seltsam und auffällig aussieht. Fächerköpfe sind meißt
einiges breiter als Zylinder
Heutige Fächerköpfe
sind meißt im Druckguss Verfahren hergestellt und somit im Kern Material voller
Luftblasen
Die innere
Wärmeableitung ist da leider nicht so vorhanden
wie man
es außen Optisch vermuten
würde
Inzwischen gibt es so
viele neue Fächerkopftypen von zig Anbieter das Fächerköpfe rundum im Preis
fallen
Der Geldmachartikel ist
erschwinglich geworden bzw. steuert auf einen Preis zu, der zu den eigentlichen
Herstellkosten passt
Zumal parallel auch klar
wurde, das einiges an Kühlhochleistung nur ein
werbebedingter Mythos war
Das führte rundum zu
Rufe nach Fächerköpfe auch wenn es der Motortyp selbst
bzw. Nutzung im Alltag
garnicht braucht
Wie es immer so ist,
Werbung ist nicht für technische Aufklärung da. Sie wird nur gerne dafür
gehalten
...Kunden kauften auch....
|
|
Angebot in
Vorbereitung
|
Zylinder und Zylinderköpfe
schwarz eloxiert
so auch Motorteile
auch jede sonstige Farbe ist möglich
Aber .....
Zu Zeiten Rennsport und Luftgekühlt hat
sich Schwarzfärbung durchgesetzt wegen der besseren Kühlung
Schwarz verstärkt die Wärmeabgabe
an die Kühlluft
Mattschwarz noch besser. Leicht
rauhe Oberfläche noch besser
Farbe glättet Poren der
Oberfläche, füllt sie auf und bildet selbst etwas
Übergangswiderstand.
Daher sind Farbschichten nicht die beste Wahl
Eloxiert verhält es sich
anders, besser
Keine Glättung, kein
Schichtübergang. Kühlung am Besten
Wenns um Leistung geht,
dann schwarz
Ja logisch... Alu
Hochglanzpoliert ist genau das Gegenteil
Sieht gut aus aber erzeugt genau gegenteiligen Effekt in der Kühlung
So auch polierte Radnaben bei Trommelbremsen
Manch einer weiß nicht das Trommelbremsen heiß werden
Deshalb Kühlrippen in der Nabe und Export war in Schwarz lackiert....
|
|
Guter Laufcharakter
der ab der ersten Minute überzeugt
der nach 10 Jahren noch immer Maßstäbe setzt
und noch immer überzeugt
So werden Legenden geboren wie Eco und Alpia
Nun auch
mit Nicasil Beschichtung
Nur noch etwas Geduld
Im Bereich 110 ccm ist ebenfalls Bewegung
im Gange
Nicht simpel erhöhte Stages auf Abschau Basis
Sondern Neues ohne weitere vorab Hinweise
Das hier bleibt der Einzige Hinweis bis Vertrieb Start
|
Zylinder
mit Nicasil Beschichtung
mit Gussbuchse
In der Simson Szene wurde Gewohnheit
Nicasil Zylinder
zu geringsten Kosten zB. bei Airsal in Spanien zu ordern
Ergänzend gibts Kolben, Kurbelwellen und Getriebe
zB. von der Tochterfirma Barikit
Inzwischen sind diese Pfade mit
zahlreiche Anbieter ausgetreten
Ein Indikator sind sprunghaft steigende Ebay Gebraucht Verkäufe
Die Tendenz im Anbieter Bereich geht allgemein wieder zu keinere
Hubräume mit Massen Gebrauchswert
Immer stärker werdende Präsenz in dem Bereich ist sichtbar
( Darauf steigen dann in dem Bereich Gebraucht Verkäufe )
Zeit für neue Felder
Factory Line folgt nicht
dem Massentrend mit schnellen Gewinn
und ebenso schnell verbrannter Spielwiese
Höhere Qualität ist dauerhafter und folgt ungewöhnlichen Spuren
die das Werk Suhl selbst ging.
Sie führen ua. nach Italien. Heimat von Polini und Malossi
1990 standen aus der Versuchsabteilung fertige Nicasil Zylinder zur Verfügung.
Einführung in die Serie war vorgesehen
Mit der Wende dann das Ende
Nicht ganz...
|
|
|
|
|
Anderes Thema und doch
wieder Zylinder
70N Zylinder Kit von namhaften Anbieter für 300,00€
In der Werbung über 15 PS 110 Km/h
Real erreicht 85 km/h. Der Zylinder wird extrem heiß und
knistert, neigt zum Klemmen
Laut Auskunft des Anbieters wäre ewas falsch gemacht
Schuld bei Einstellung und Nutzer. Übersetzt auf deutsch Sitzen gelassen
Grund für eine Herz
OP. Zylinder Abnehmen und Ausmessen
Die Steuerdaten der Kanäle lauten
Einlass : 144°
Spülen : 132°
Auslass : 183°
Jeder halbwegs begabte Tuner weiß damit worin das Problem
liegt
Der Einlass ist in der benannten
Paarung 3 mm zu klein
Für Ungeübte der Hinweis, dieser Wert entspricht ca.10 fache
Überschreitung machbarer Toleranzen
In der Größenordnung liegts nicht an Abweichung in der
Produktion
Vielmehr an falscher Zusammenstellung von Grund auf
Im gleichen Zug auch fehlende Kontrolle vor Auslieferung
Mühe und Aufwand quasi Null ... für
300,00€
Kanäle korrigiert.
Jetzt läuft der Zylinder 110 ohne Knistern
Frage:
Müssen in der Preislage 300,00€ Kunden selbst Zylinder
Nacharbeiten damit es Fahrbar wird ?
Damit beworbene Werte erst durch Kunden Arbeit erreicht werden ?
Wie lösen es alle Anderen die den selben Zylinder Typ haben ?
Jeder selbst Kanäle Nacharbeiten ?
Heutzutage im Bereich Tuning Massenware kein Einzelfall
Um jeden persönlich kümmern und Fehlproduktion wieder
einsammeln wurde schon lange abgeschafft
Als manchen großes Geld verdienen mit Massenware das
Wichtigste über Alles wurde
Als Rausch draus wurde sind Fahrer wie einzelne kleine Lichter
am Boden zurück geblieben
Nur noch deren Brieftasche in Masse gesehen blieb wichtig
Dafür dient Mainstream wunderbar
Vertraue Werbung und Du hast nichts
Außer mehr Bezahlt als es Wert ist + Sitzen gelassen im Notfall
|
|
